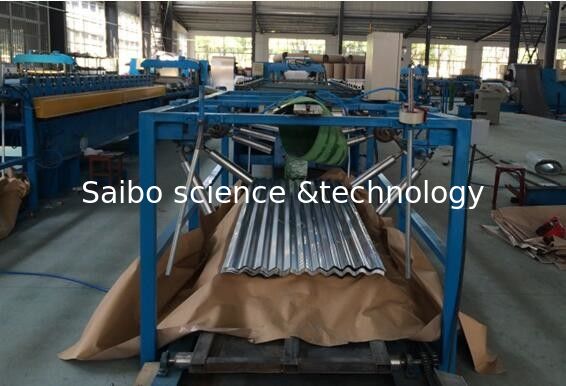

16 Stationen gewellte Dach-Platten-Rolle, die Maschine mit Selbststapler bildet

Grundlegende Informationen
Herkunftsort: China
Markenname: Saibo
Zertifizierung: CE/ISO
Modellnummer: YX19-76-684
Min Bestellmenge: 1 Satz
Preis: negotiation
Verpackung Informationen: Passend für Ozeanversand
Lieferzeit: 70 Werktage nach empfangener Ablagerung
Zahlungsbedingungen: T / T oder L / C
Versorgungsmaterial-Fähigkeit: 300 Sätze pro Jahr
Detailinformationen
Produktname: Wellpappe Roll Formmaschine Leistung: 7.5kw+4kw
Größe von Purlin: YX19-76-684 Stahlstärke: 0.3-0.6mm
Bandhaspel: Elektrische Station: ungefähr 16 Stationen
Rollen-Material: Chrom überzogene Oberfläche ASTM1045 mit Chrom Geschwindigkeit: 0-20m/min

Produkt-Beschreibung

YX19-76-684 runzelte die Rolle, die Maschine mit Selbstgeschwindigkeit des staplers 20m/min bildet



YX19-76-684 gewellte Rolle, die Maschine bildet



1. Spezifikation des Materials

1 Passendes Material PU PPGI
2 Breite des Rohstoffs 845mm
3 Stärke 0.3-0.6mm




2. Maschinen-ausführliche Parameter

1

Rolle, die Maschine bildet



YX19-76-684
2

Maschinenstruktur



Wandbrettstruktur
3 Gesamtleistung

Motor power-7.5kw

Hydraulisches power-4kw

4

Rollenstationen



Ungefähr 16 Stationen
5

Produktivität



0-20m/min
6

Ansteuersystem



Durch Kette
7

Durchmesser der Welle



¢70mm-Vollwelle
8

Spannung



380V 50Hz 3phases
9

Farbe der Maschine



Bule und Gelb
10

Liefern Sie Zeit



50 Tage
11

Selbststapler



4 Meter



3. Profilzeichnung

16 Stationen gewellte Dach-Platten-Rolle, die Maschine mit Selbststapler bildet

4. Das Diagramm des Prozessflusses



Hydraulische Decoiler-Rollen-Bilden-Ausschnitt-Heraustabelle

16 Stationen gewellte Dach-Platten-Rolle, die Maschine mit Selbststapler bildet





5. Spezifikation von Komponenten



(1) hydraulische UNO-Wirbelmaschine 5T

  • Breite der Fütterung: 1000mm
  • Fähigkeit: 5 Tonne
  • Inter- Durchmesser: 500-590mm
  • Maximaler heraus Durchmesser: 1500mm
  • Modus von erweitern &fight: inner erweitern Sie &fight durch hydraulische Station, Hydraulikmotor 4kw
  • Weise der Fütterung: Motor, 5.5kw

(2) Hauptrolle, die Maschine bildet

  • Rollenmaterial: Chrom überzogene Oberfläche ASTM1045 mit Chrom
  • Wellendurchmesser: ¢70mm-Material: SAE1045 mit dem Löschen und dem Mildern



(3) Maschinen-Struktur

  • Großrechner durch Schweißen des Strahls 350H
  • Maschinenstruktur: Wandbrett



(4) hydraulisches Ausschnittsystem

  • Schnitt nach der Formung: Schneiden Sie das Blatt nach der Rolle, die zu erforderlicher Länge sich bildet
  • Material des Blattes: Cr12, 58-62 HRC Härte
  • Zerspanungsleistung durch hydraulisches, 4KW
  • Funktionsdruck: 12Mpa justierbar
  • Längenmessen: Automatisches Kodiererlängenmessen
  • Toleranz der Länge: +/- 1.5mm für jedes StückEndprodukt



(5) Rechnersteuerungs-Schaltschrank

  • Programmierbare Einstellung der Profillänge und -quantität
  • Betriebssystemsprache: Englisch und Chinese
  • Computer benutzt, um Länge u. Quantität zu steuern. Maschine schneidet automatisch zur Länge und Endfalls erforderlich Quantität wird erzielt
  • PLC: Panasonic oder customerization
  • Touch Screen: Magnetkardiogramme
  • Inverter: YASKAWA
  • Kodierer: Omron/Koyo
