Linie für Dachrollenformmaschinen
1) Entwerfen und Herstellen der besten Rollenformmaschine
2) Wählen Sie das beste Material und die besten Komponenten und nehmen Sie unsere 30+ Jahre Erfahrung;
3) Die MaschineArbeitsgeschwindigkeit kann 20 seinm/min;
Es ist sehr einfach zu installieren und zu bedienen.
1. Spezifikation des Materials
| 1 |
Geeignetes Material |
PI/ PPGI |
| 2 |
Breite des Rohstoffs |
914 mm |
| 3 |
Stärke |
00,5-0,7 mm |
2. Detaillierte Parameter der Maschine
| 1 |
Rollenformmaschine
|
Maschinen zur Verformung von Dachrollen |
| 2 |
Maschinenstruktur
|
Wandplattenstruktur |
| 3 |
Gesamtleistung |
Ungefähr 9,5 kW
|
| 4 |
Rollstationen
|
15 Stationen
|
| 5 |
Produktivität
|
0 bis 20 m/min |
| 6 |
Antriebssystem
|
Nach Kette |
| 7 |
Durchmesser der Welle
|
¢ 70 mm Massivwelle |
| 8 |
Spannung
|
380V 60Hz 3Phasen (auf Wunsch) |
| 9 |
Farbe der Maschine
|
Bule und Gelb |
| 10 |
Lieferzeit
|
60 Tage |
| 11 |
Zahlungsbedingungen
|
30% T/T 70% Zahlung vor dem Versand |
3. Profilzeichnung
4. Das Prozess-Flow-Diagramm
Hydraulischer DecoilerRollformTisch

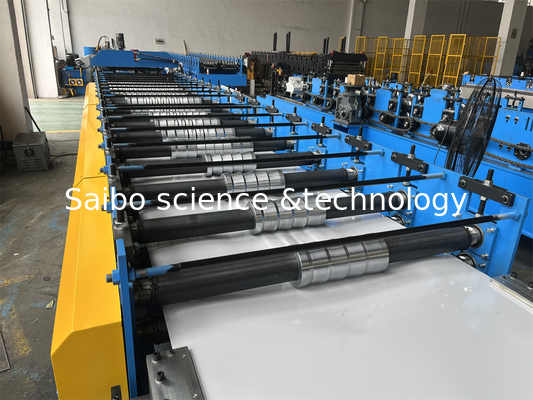

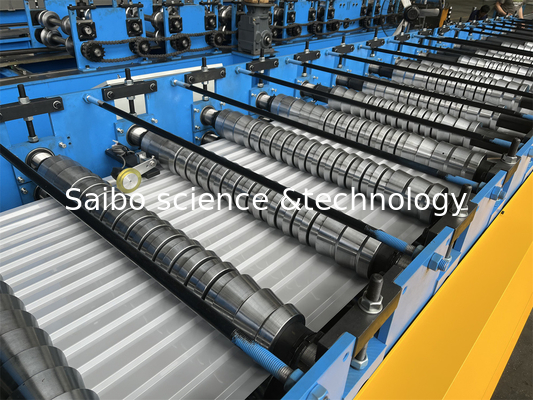

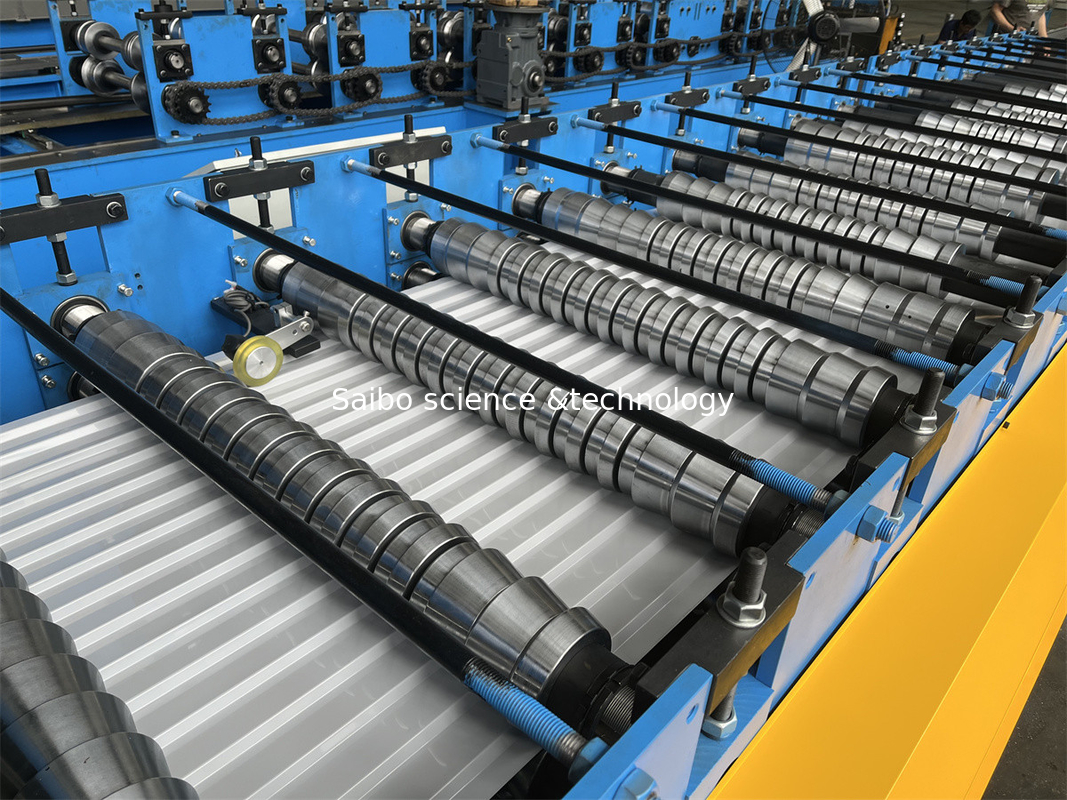

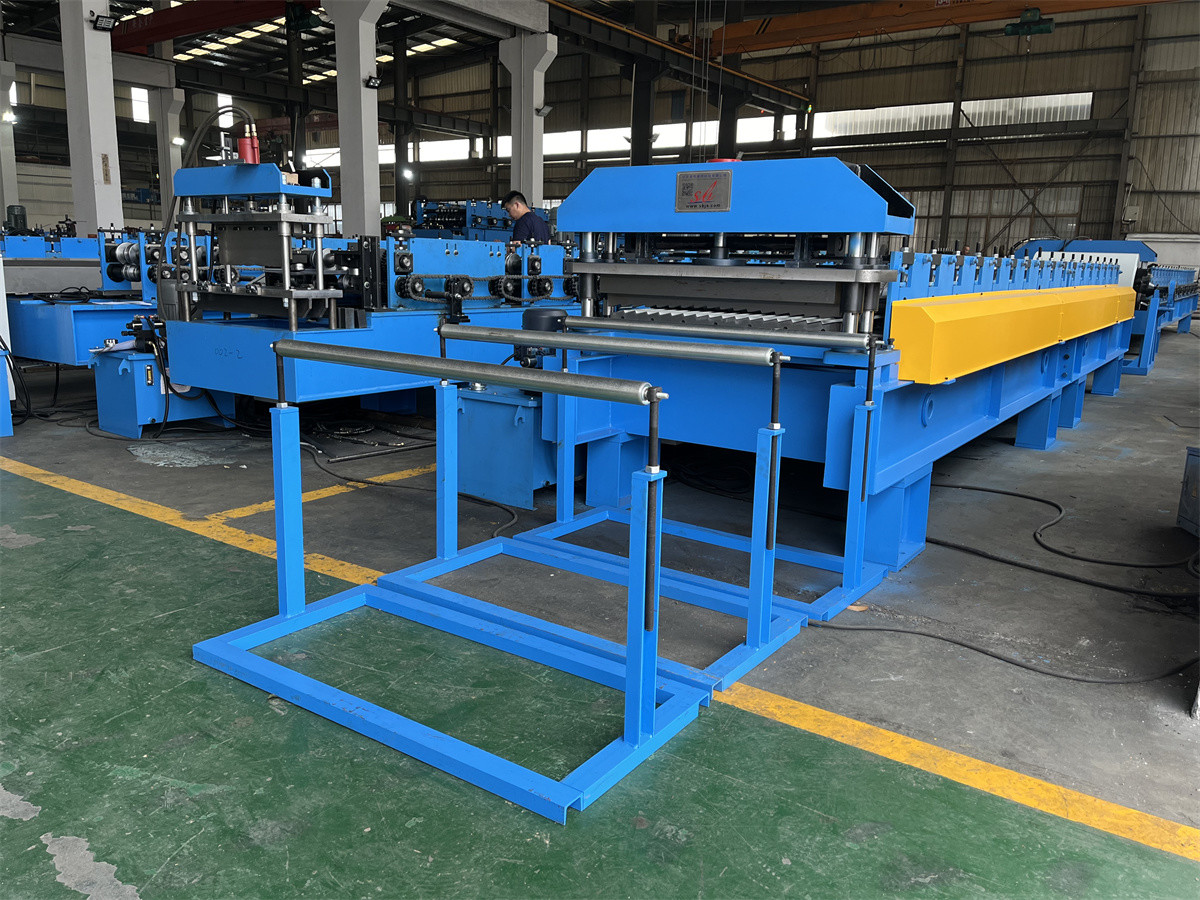

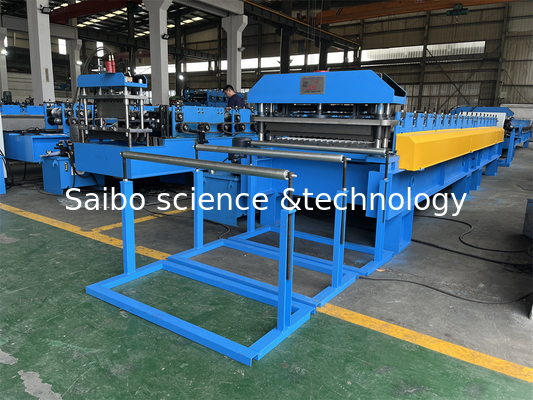

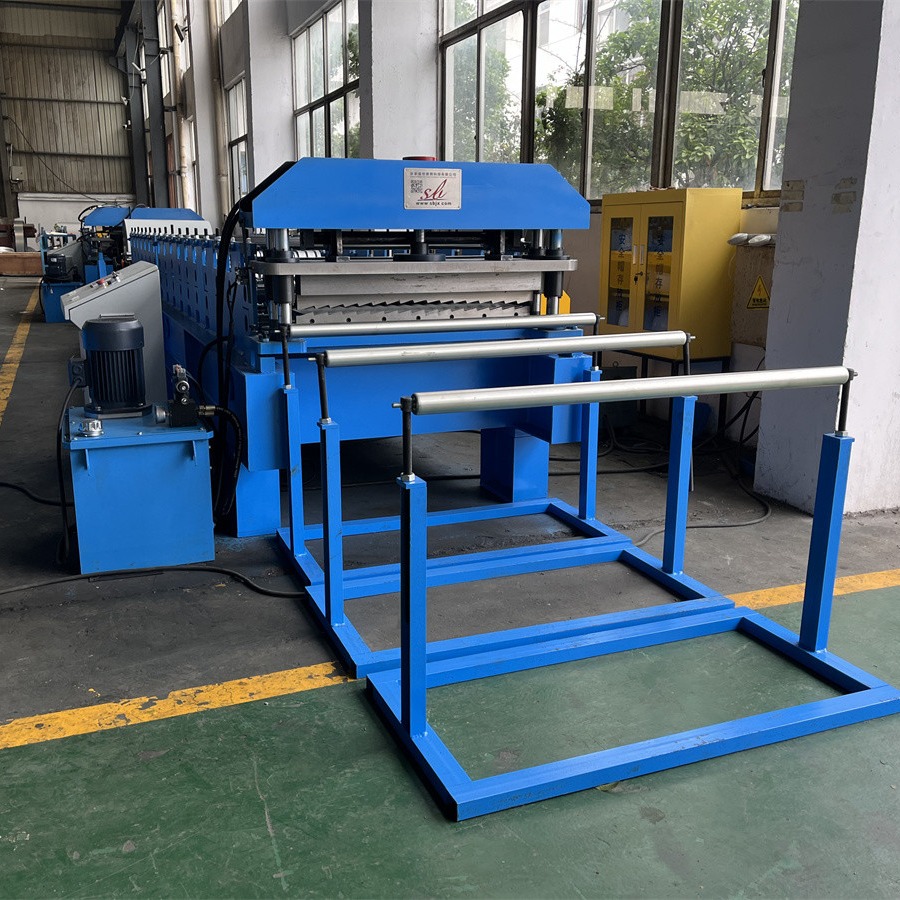

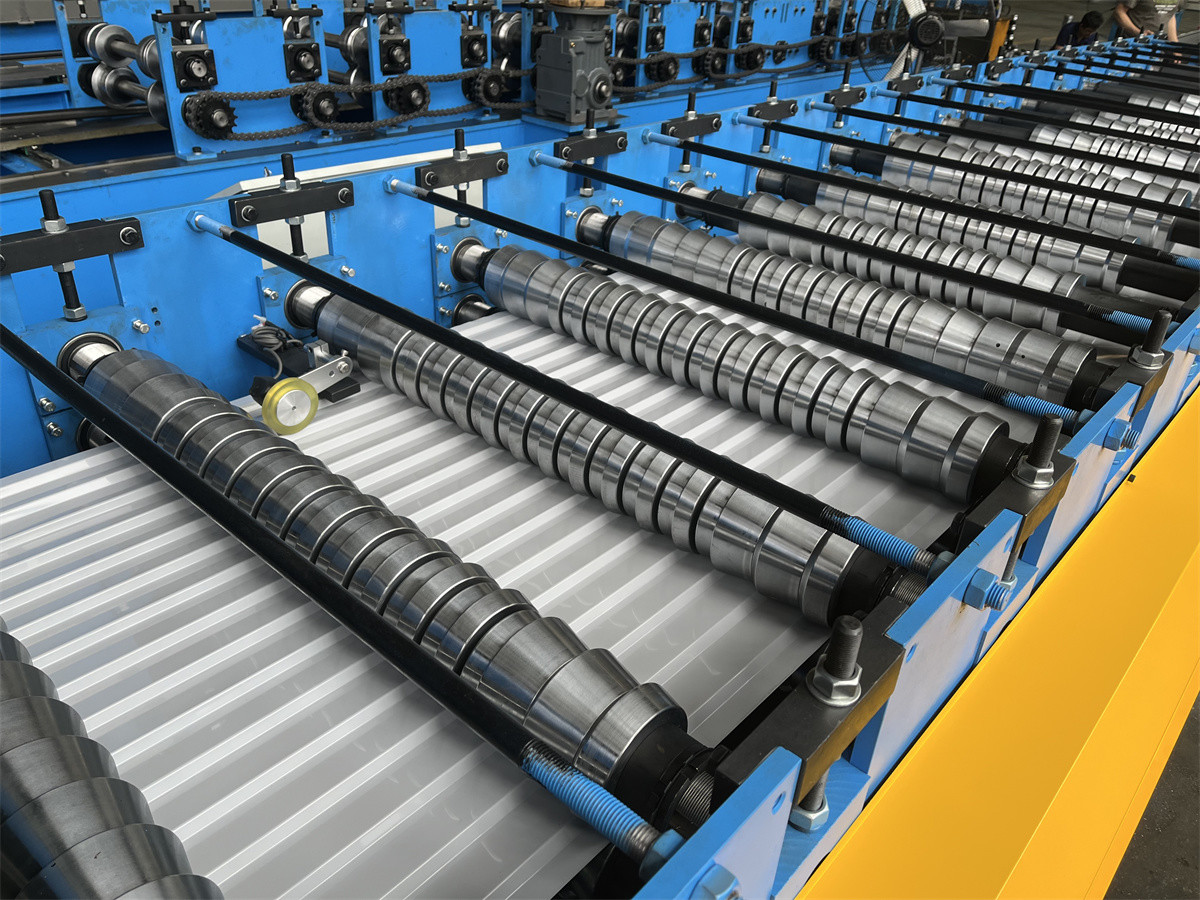

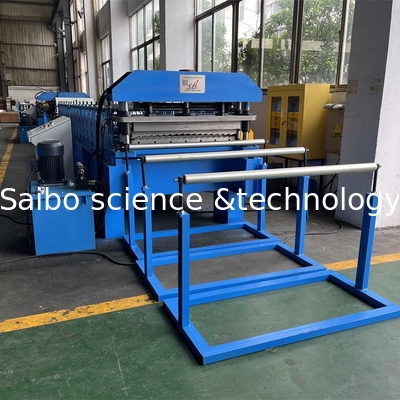

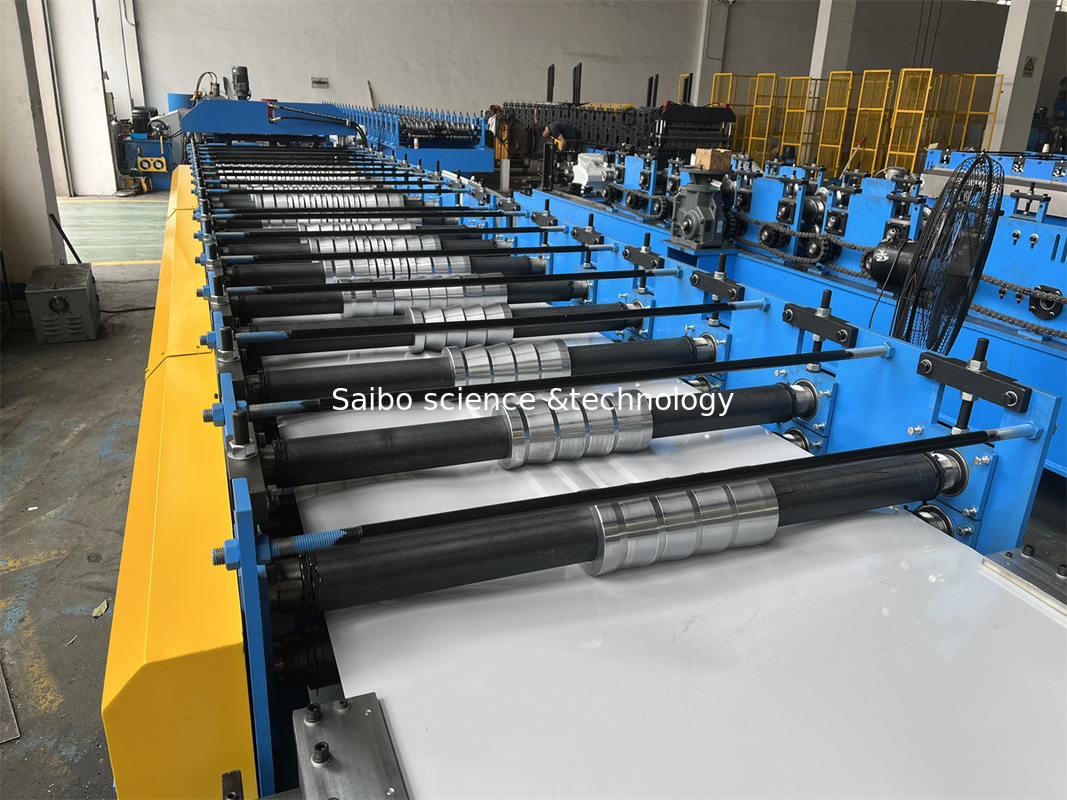

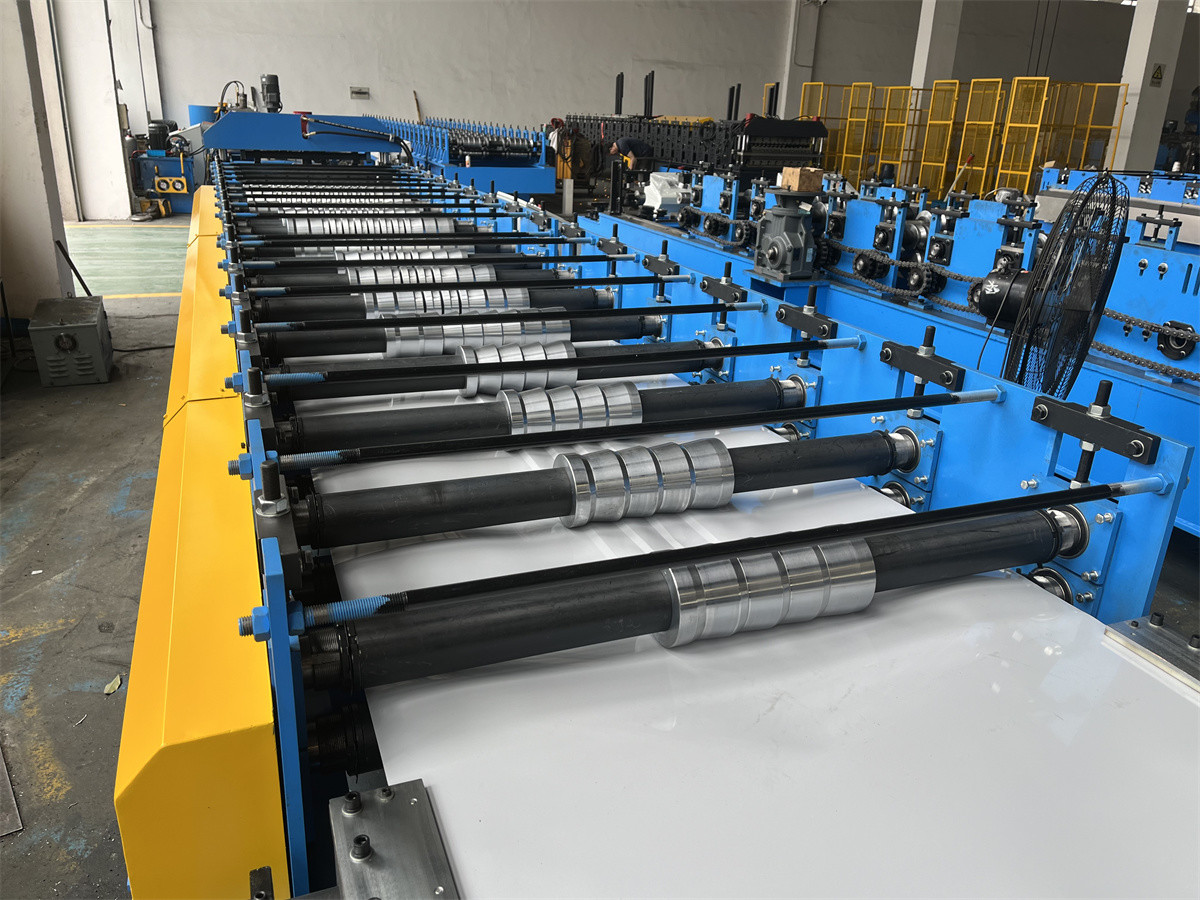

5. Maschinenfotos zur Referenz
6. Spezifikation der Komponenten
(1) 5T Hydraulischer Entwickler
- Breite der Zuführung: 1250 mm
- Kapazität: 5 Tonnen
- Durchmesser zwischen 460 und 560 mm
- Maximaler Außendurchmesser: 1600 mm
- Arbeitsgeschwindigkeit: 50 m/min einstellbar
- Hauptmotorleistung: 7,5 kW Wechselstrommotor
- Hydraulische Leistung: 4 kW
- Drehzahl durch Frequenzumrichter
- Der Entwickler sollte mit einer Schleifregelung ausgestattet sein, um zu verhindern, dass das Material auf den Boden fällt.
- Farbe: blau
- Anzahl: 1
(2)Hauptmaschine zur Rollenformung
- Material der Walze:ASTM1045 mit Chrom beschichtet
- Schachtdurchmesser: ¢70 mm Material: SAE1045 mit Dämpfung und Härtung
- Rollstation: 15
- Hauptmaschinenleistung: 5,5 kW
(3) Maschinenstruktur
- Hauptrahmen durch 350H Balkenschweißen
- Maschinenkonstruktion: Wandplatte
- Antrieb mit Kette
(4)Hydraulisches Schneidsystem
- Schneiden nach dem Formen: Schneiden Sie das Blatt nach dem Formen der Rollen auf die erforderliche Länge
- Material der Klinge:Cr12, 58-62 HRC-Härte
- Schneidleistung hydraulisch, 4 kW
- Arbeitsdruck: 12Mpa einstellbar
- Längenmessung: automatische Längenmessung des Encoder
- Toleranz für die Länge: +/- 1,5 mm für jedes Endproduktstück
(5) Computersteuerung
- Programmierbare Einstellung von Profillänge und Profilmenge
- Betriebssystemsprache: Englisch und Chinesisch
- Computer zur Steuerung von Länge und Menge. Die Maschine schneidet automatisch auf Länge und stoppt, wenn die erforderliche Menge erreicht wird
- PLC: Panasonic oder Customization
- Touchscreen: MCGS
- Inverter: YASKAWA
7FQA
F1. Welche wichtigsten Punkte sind für die Auswahl der richtigen Maschinen wichtig?
A1: Die gesamte Struktur,Rollerwelle,Rollermaterial,Motor und Pumpe und Kontrollsystem. Als neuer Käufer, bitte wissen Sie, dass der Preis nicht der letzte Punkt ist..
Q2. Können Sie OEM-Service für Rollenformmaschine anbieten?
A2: Ja, die meisten Kaltwalzformmaschinen müssen als detaillierte Anfrage angepasst werden, weil Rohstoff, Größe, Produktionsnutzung, Maschinengeschwindigkeit, dann Maschinenspezifikation etwas anders sein wird.
F3: Was sind Ihre Standard-Handelsbedingungen?
A3: Wir können das technische Angebot mit FOB, CFR, CIF usw. anbieten. Bitte geben Sie den detaillierten Hafennamen für wettbewerbsfähige Seefracht an.
F4: Wie wäre es mit dem Kundendienst?
A5: Wir bieten 18 Monate kostenlose Garantie und kostenlosen technischen Support für die gesamte Lebensdauer jeder Maschine. Während der Garantiezeit können wir, wenn Teile noch kaputt sind, die neuen frei schicken.
