| Herkunftsort: | China |
|---|---|
| Markenname: | Saibo |
| Modellnummer: | YX54 bis 342 |
| Min Bestellmenge: | 1 Satz |
| Verpackung Informationen: | Passend für Ozeanversand |
| Lieferzeit: | 60 Werktage nach empfangener Ablagerung |
| Versorgungsmaterial-Fähigkeit: | Verhandlungen |
| Main Power: | 7.5kw servo motor | Hydraulic power: | 15kw |
|---|---|---|---|
| Steel thickness: | 0.4-0.6mm | Station: | 11 stations+4 stations of side rollers |
| Decoiler: | 3T hydraulic decoiler | Machine structure: | Wire electrode cutting |
| Machine frame: | 350H beam welding | Drive: | by gear box |
| Line speed: | About 6m/min | Diameter of shaft: | 76mm |
| Hervorheben: | 7.5KW Ridge Cap Roll Forming Machine,6m/Min Ridge Cap Rollformmaschine,Maschine zur Verformung von Rollen mit Servoantrieb |
||
Technische Daten der Kap-Ridge-Rollformmaschine
Hier können Sie Ihren Kamm entwerfen.
Hier sind einige beliebte Ridge-Maschinen für Ihre Referenz,zum Schneiden anhalten,Arbeitsgeschwindigkeit etwa 2-4 m/min.
Standard-Regel mit flachem Bein, die das Bein während der Installation nach Trapezplatten schneiden müssen
spezielle, nach Trapezblatt-Dachplatten geschnittenen Kamm,Diese können leicht ohne weiteren Schnitt auf dem Dach befestigt werden, was die Arbeitseffizienz erheblich verbessert und zu einer guten Verbindung zu wasserdichten Dachblechen führt.
Zu den Formiermaschinen der Saibo Ridge Cap gehören ein 3 Tonnen schwerer manueller Decoiler, eine Formiermaschine mit Post-Cut, ein PLC-Controller, eine Hydraulikstation, ein Auslauftisch.Mitsubishi oder Siemens SteuerungssystemLassen Sie benutzerfreundlich, Sie nur in die Länge und Stücke setzen, Rollen Formmaschine automatisch arbeiten wird.
1Profil zur Referenz
2. Spezifikation des Materials
| - Nein. | Spezifikation des Materials | |
1
| Geeignetes Material | PPGI |
2
| Breite des Rohstoffs | 403 mm |
| 3 | Stärke | 0.4-0.6 mm |
3. Detaillierte Parameter der Maschine
| 1 | RÖlermaterial | ASTM1045 mit Chrom beschichtet |
| 2 | Rollstation | 7 Stationen + 4 Stationen der Seitenwalzen |
| 3 | Durchmesser der Welle | ¢65mm Material: 40CR mit Härtung |
| 4 | Maschinenstruktur | Schnitt von Drahtelektroden |
| 5 | Maschinenrahmen | Schweißen mit Balken 350H |
| 6 | Fütterungsmodus | manuell |
| 7 | Hauptmotor | 7Servomotor mit einer Leistung von 0,5 kW |
| 8 | Hydraulikkraft | 15 kW |
| 9 | Material der Pressform | Cr12, 58-62 HRC-Härte |
| 10 | Material der Klinge und der Pressform | Cr12, 58-62 HRC-Härte |
| 11 | Schneidsystem | Hydraulisches Schneiden von Pfosten |
| 12 | geeignetes Material | Farbstahl, 0,4-0,6 mm |
| 13 | Antriebssystem | nach Getriebe |
| 14 | Spannung | 380V, 50HZ, 3P |

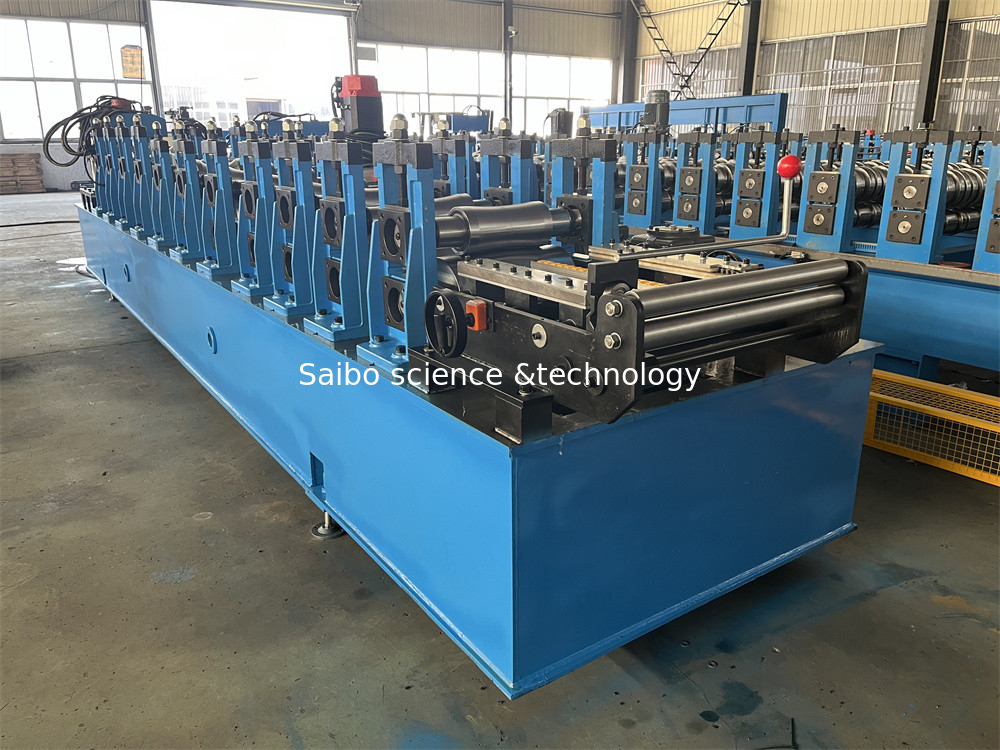

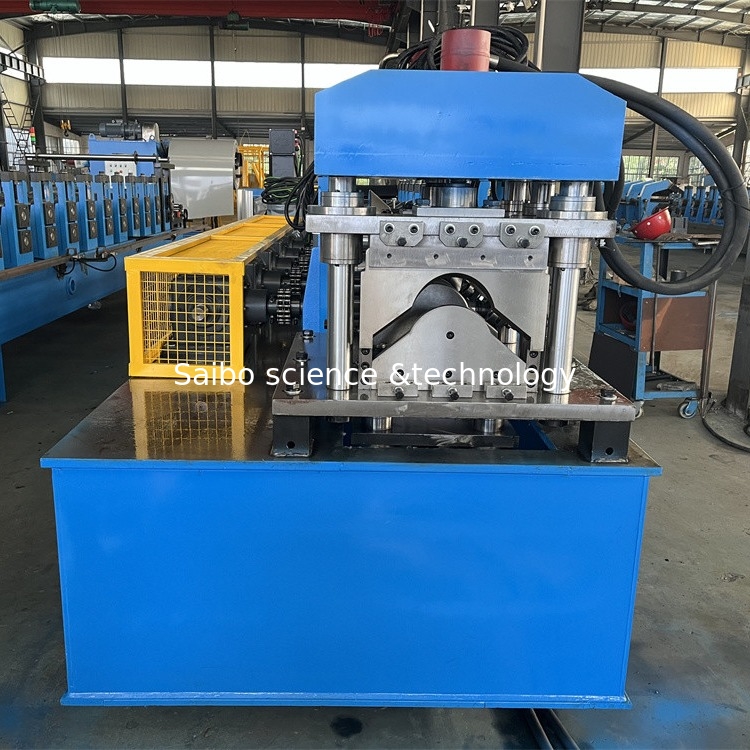

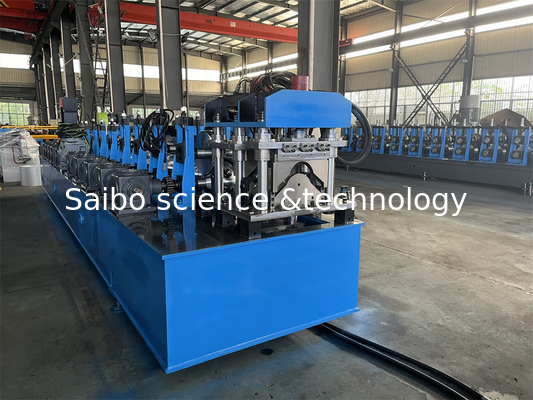

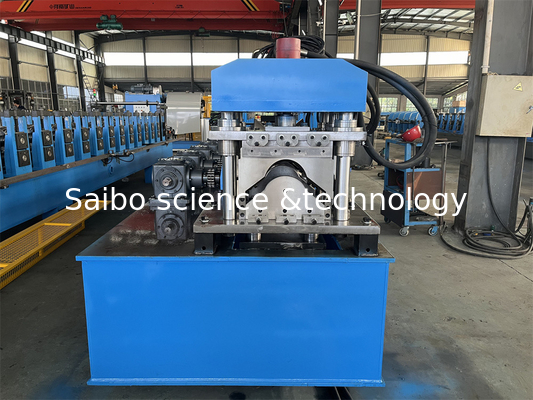

4- Fotos zur Referenz
5. Wartung und Sicherheit
1Es sollte ein Erddraht geben, der unabhängig vom Boden verbunden ist.
2- Halten Sie alle elektrischen Komponenten sauber.
3Öffnen Sie die Tür der elektrischen Schachtel nur zur Reinigung und Einstellung.
4. Während der monatlichen Reinigung überprüfen Sie die Isolierung und den Anschlusszustand jeder elektrischen Komponente.
5. Die Maschine: 380V/50HZ, Betriebsteile: AC24V, Bitte beachten Sie die elektrische Grundprinzipzeichnung und Tabelle für die Wartung.
6- Ändern Sie die Systemparameter nicht, es sei denn, der Bediener ist spezialisiert auf die Steuerung des Systems.
.
7Wenn das System nicht ordnungsgemäß funktioniert, rufen Sie bitte Fachtechniker oder Elektriker zur Wartung.

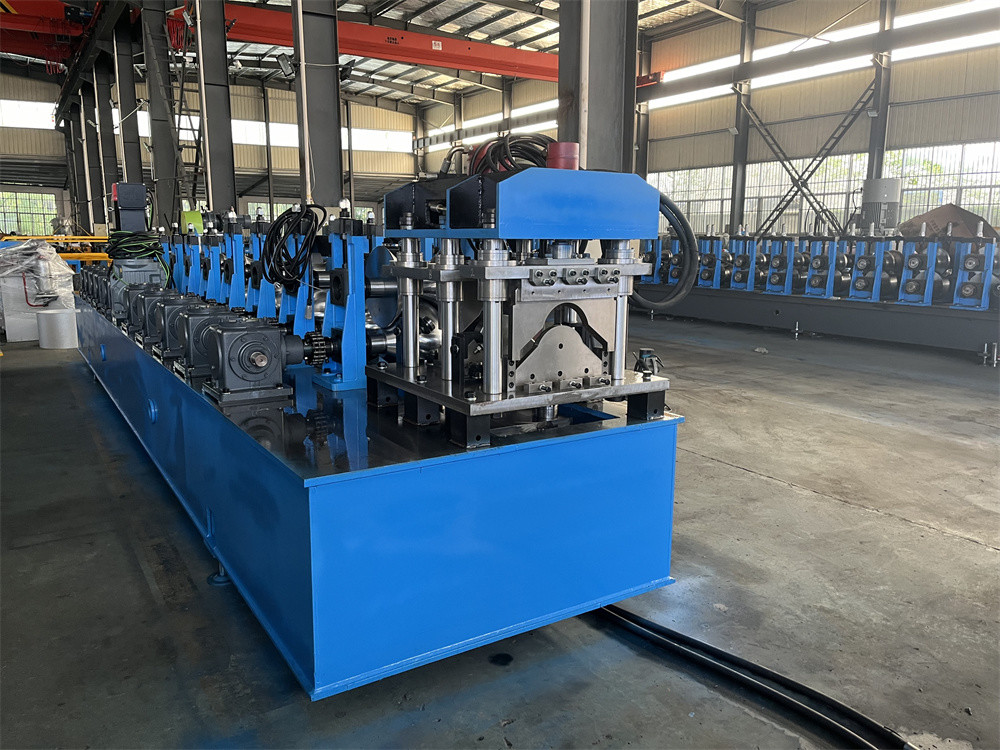

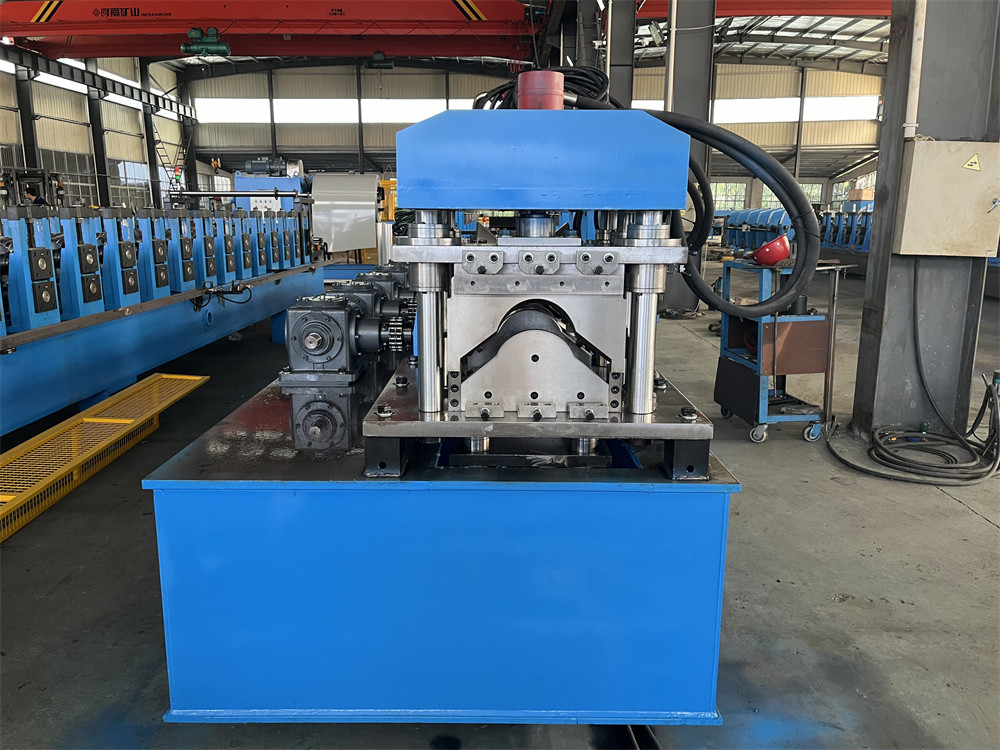

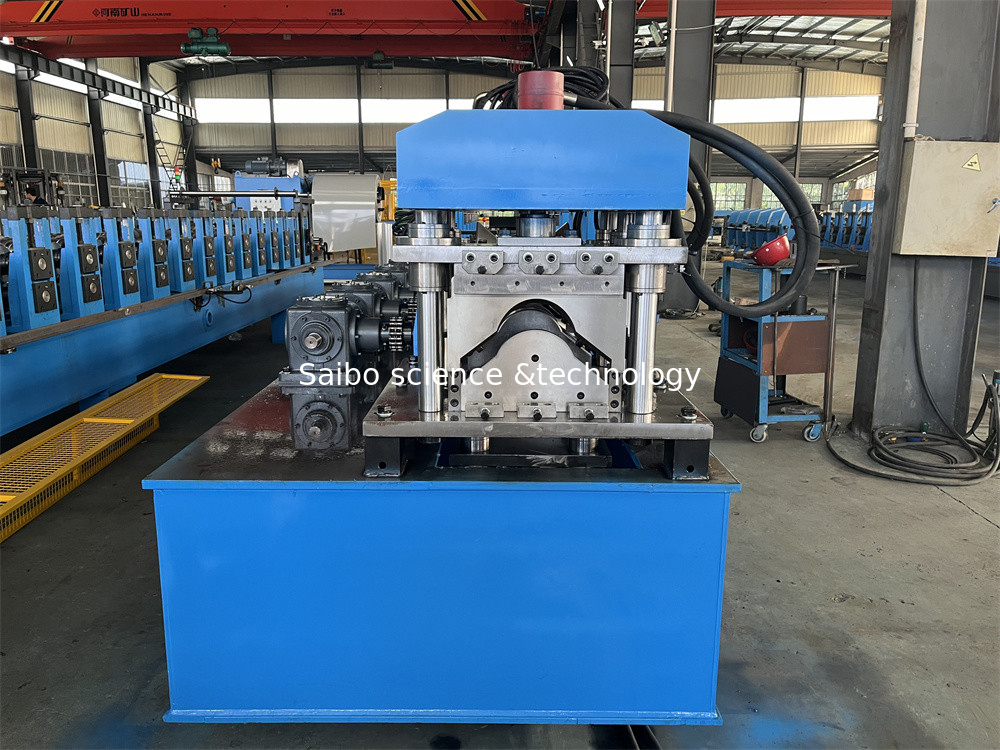

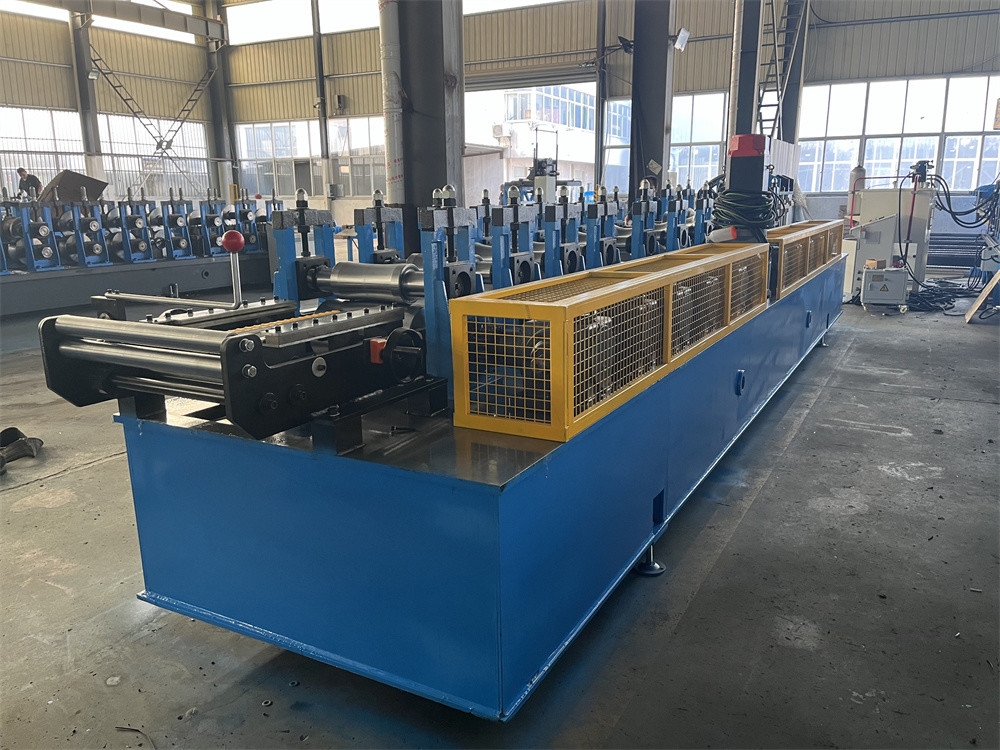

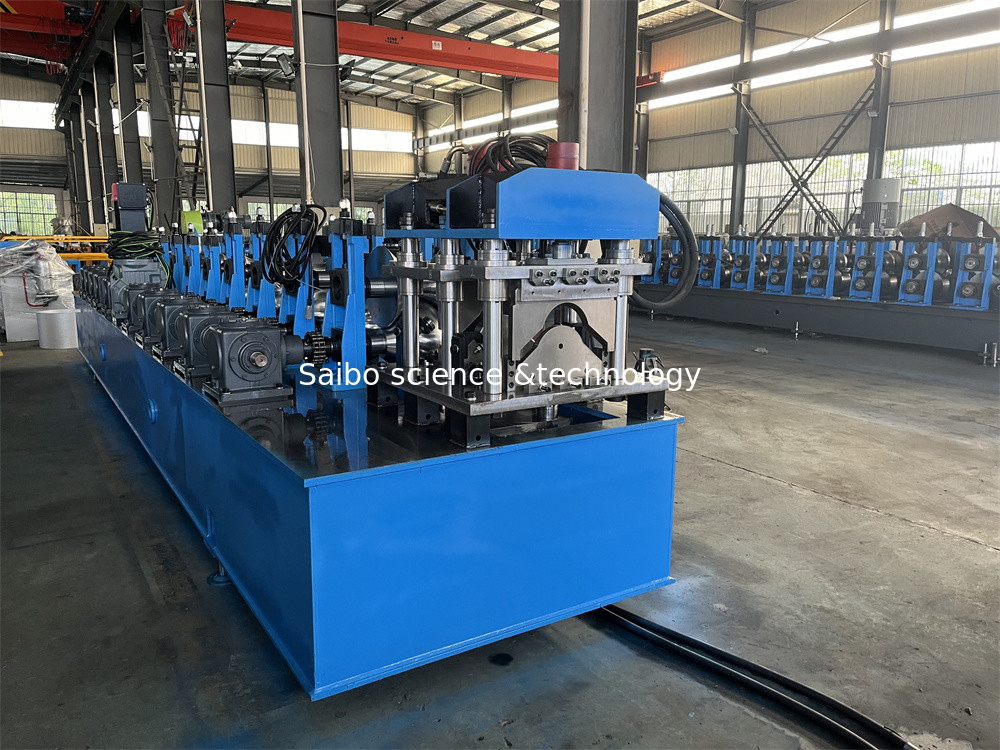

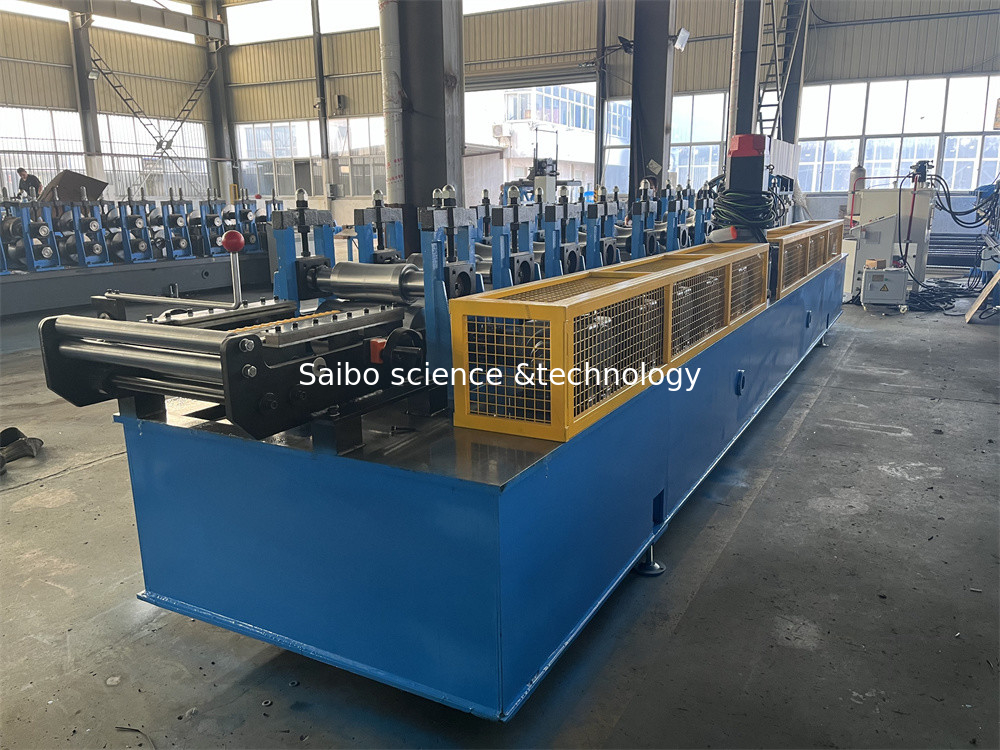

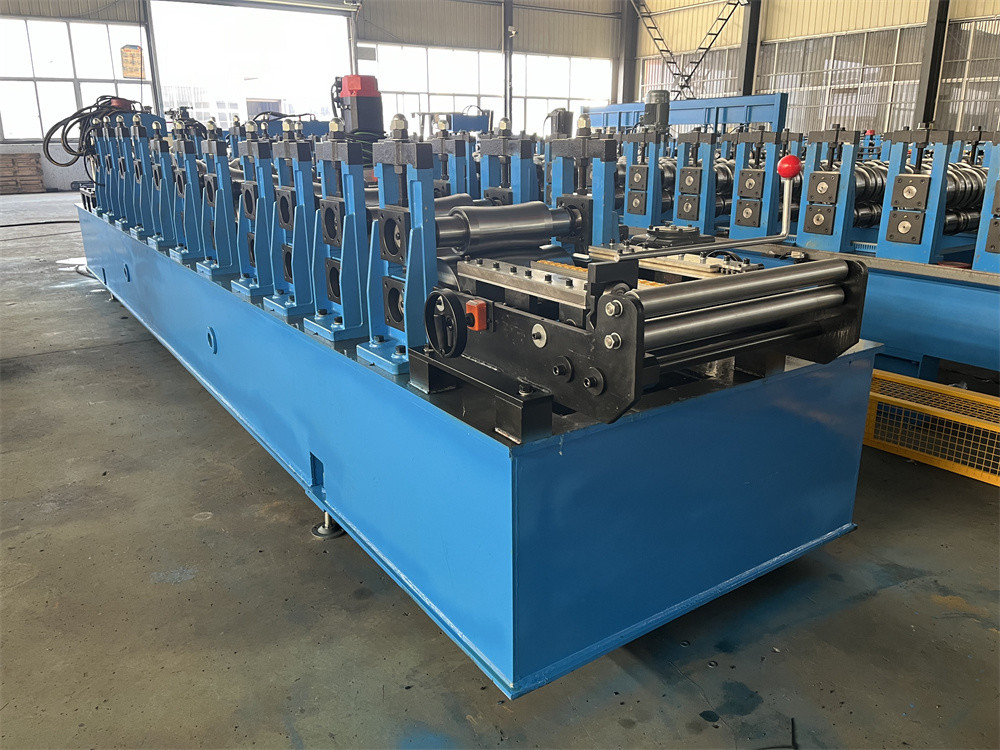

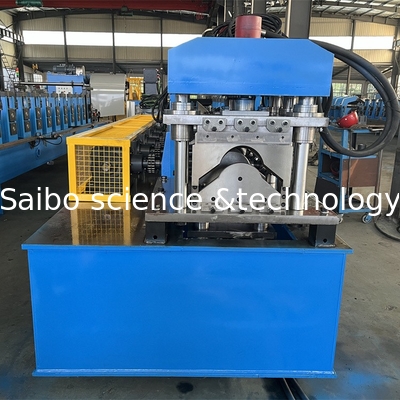

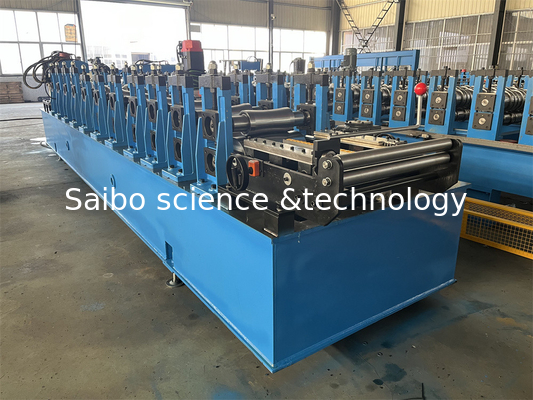

6.Bild der Maschine zur Referenz:
