Schienen-Schnitt-Türrahmen Stahlfensterrahmen Schleier-Türrahmen Kaltrollenformmaschine

Grundlegende Informationen
Herkunftsort: China
Markenname: Saibo
Zertifizierung: CE/IS09001
Modellnummer: YX18-100
Min Bestellmenge: 1 Satz
Preis: negotiable
Verpackung Informationen: Passend für Ozeanversand
Lieferzeit: 60 Werktage nach empfangener Ablagerung
Zahlungsbedingungen: L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 350 Stück pro Jahr
Detailinformationen
Material für Walzen: GCR15, Dämpfung HRC58-60 Bahnhof: 15 Stationen + 1 Stationen der Berichtigung
Antrieb: Getriebe Stahldicke: 1.2 mm GI oder PPGI
Macht: 25KW Spulenbreite: 150 mm
Arbeitsgeschwindigkeit: 0-45 m/min Farbe: Bule und Gelbes

Produkt-Beschreibung

Maschine zur Schließrollenformung



- Nein. Spezifikation des Materials

1



Geeignetes Material G.G. oder Farbstahl

2



Breite des Rohstoffs 150 mm
3 Stärke 1.2 mm



Layout:

Entwickler→Punching→Fütterung→Rollform→Rektifizierung→Schnittstellen →Ausgabe-Tabelle

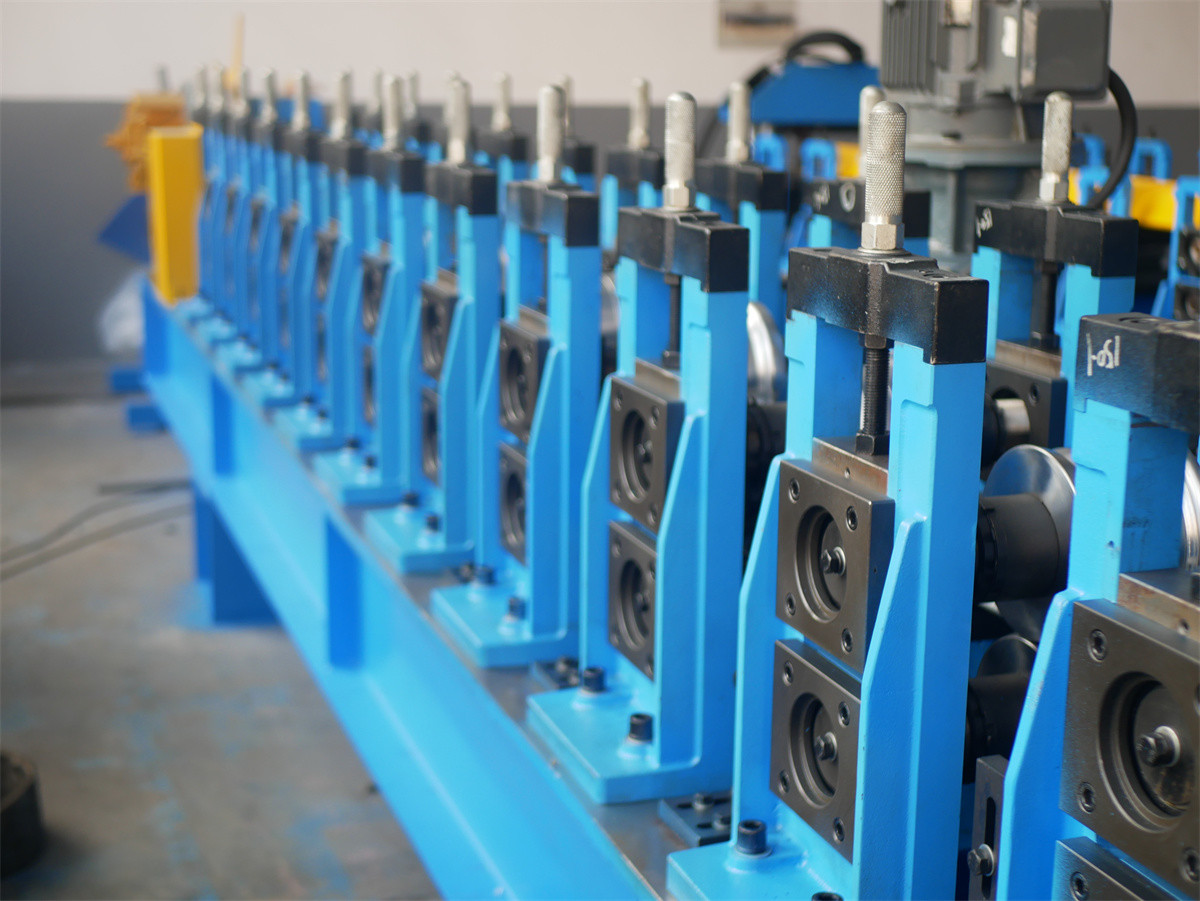

Schienen-Schnitt-Türrahmen Stahlfensterrahmen Schleier-Türrahmen Kaltrollenformmaschine 0

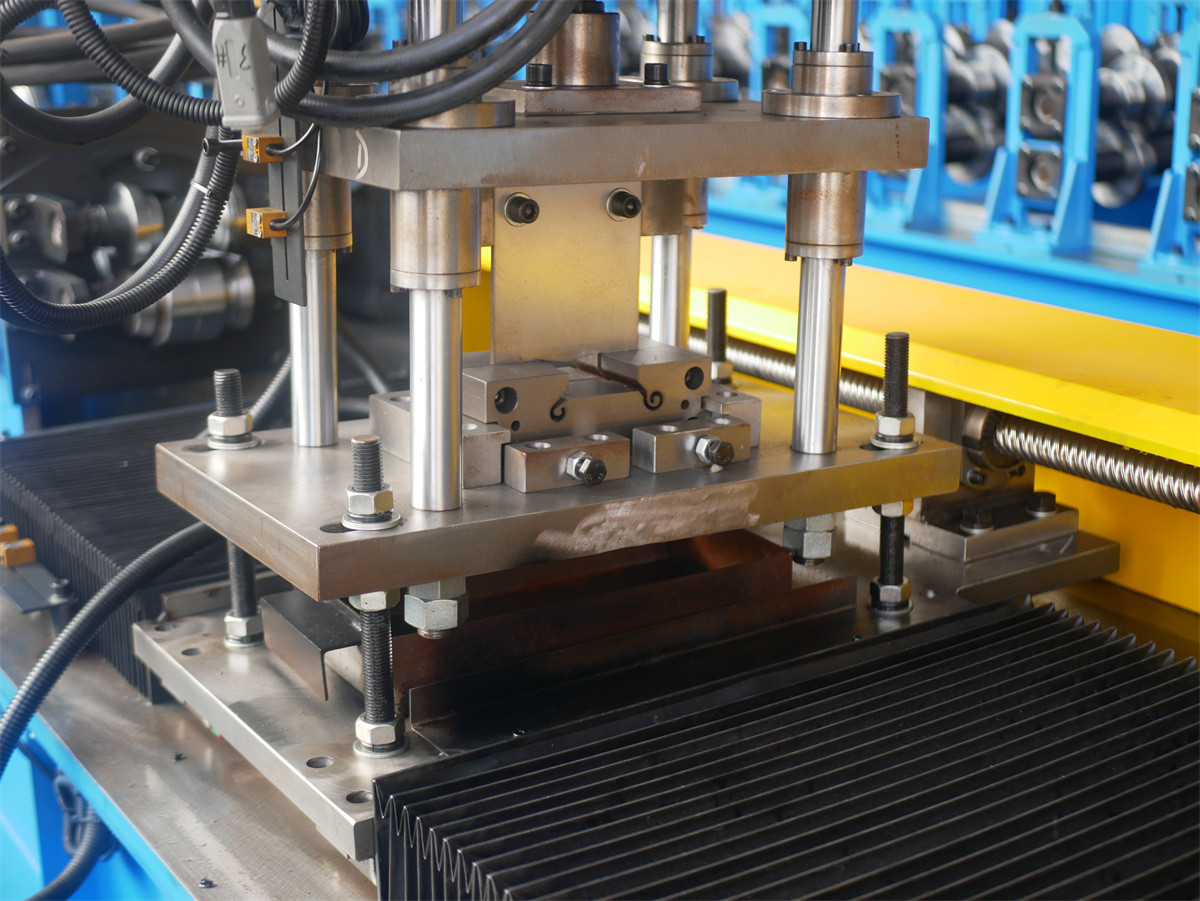

Schienen-Schnitt-Türrahmen Stahlfensterrahmen Schleier-Türrahmen Kaltrollenformmaschine 1



Spezifikation der Bauteile

- Nein.   Technische Spezifikation und Anmerkung
1

Manueller Entwickler





  • Breite der Zuführung: 350 mm
  • Kapazität: 3 Tonnen
  • Grenze der Ausdehnung und des Kampfes: 380 mm ≈ 520 mm
  • Modus der Ausweitung & Kampf: Innener Ausweitung & Kampf manuell
  • Fütterungsart: manuell
  • Anzahl: 1
2 Ernährung
  • Bewaffnete, verstellbare Mitte der Formwalzen und ausreichend lang, um eine seitliche Bewegung des Streifens bei seinem Eintritt in die Stanz zu verhindern
  • Eintrittstischführer: verstellbar
  • Eintrittsbreitenbereich:10-25 mm
  • Eintritts- und Führerrolle: Durchmesser ¢65 mm, Material sae1045, Oberfläche mit Chrom
  • Anzahl: 1
3 Schlagen
  • LuftLuftfahrzeugeLeistung: 3 kW (von dem Käufer bereitgestellt)
  • Stanzform: Cr12 mit Wärmebehandlung
4

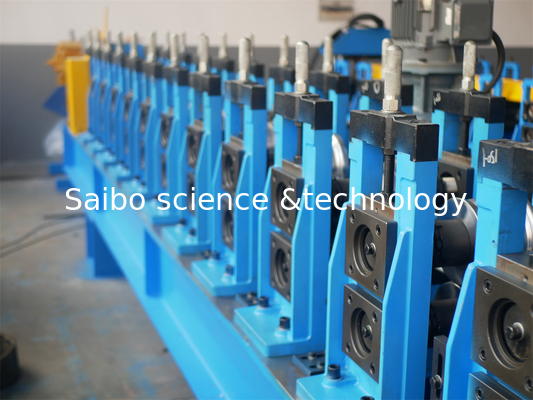

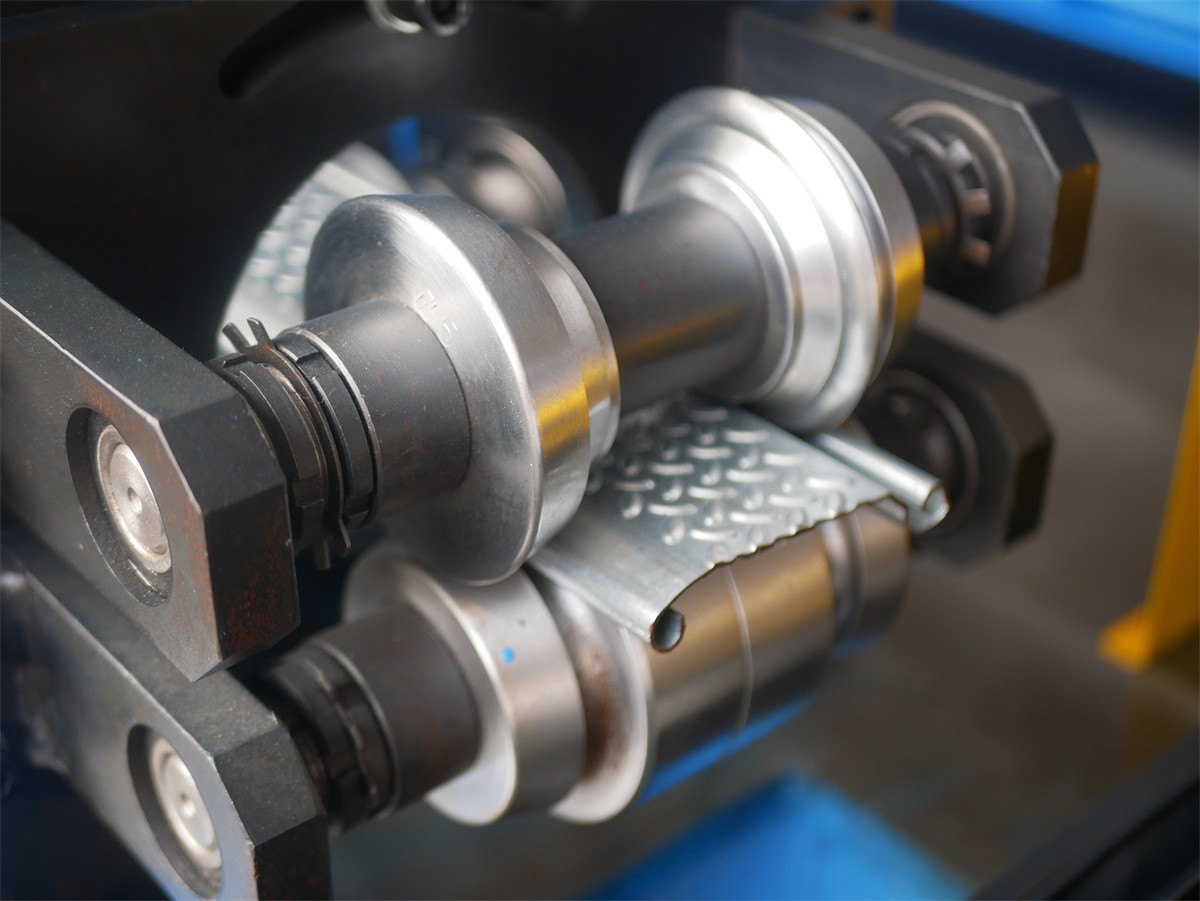

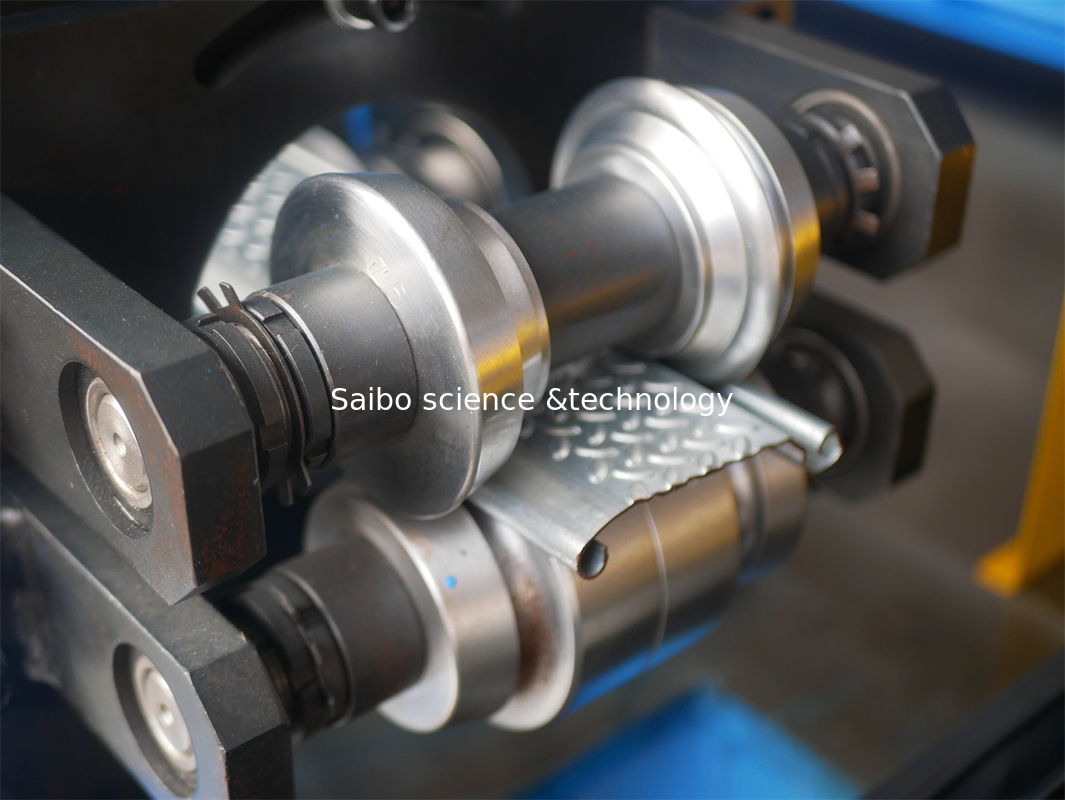

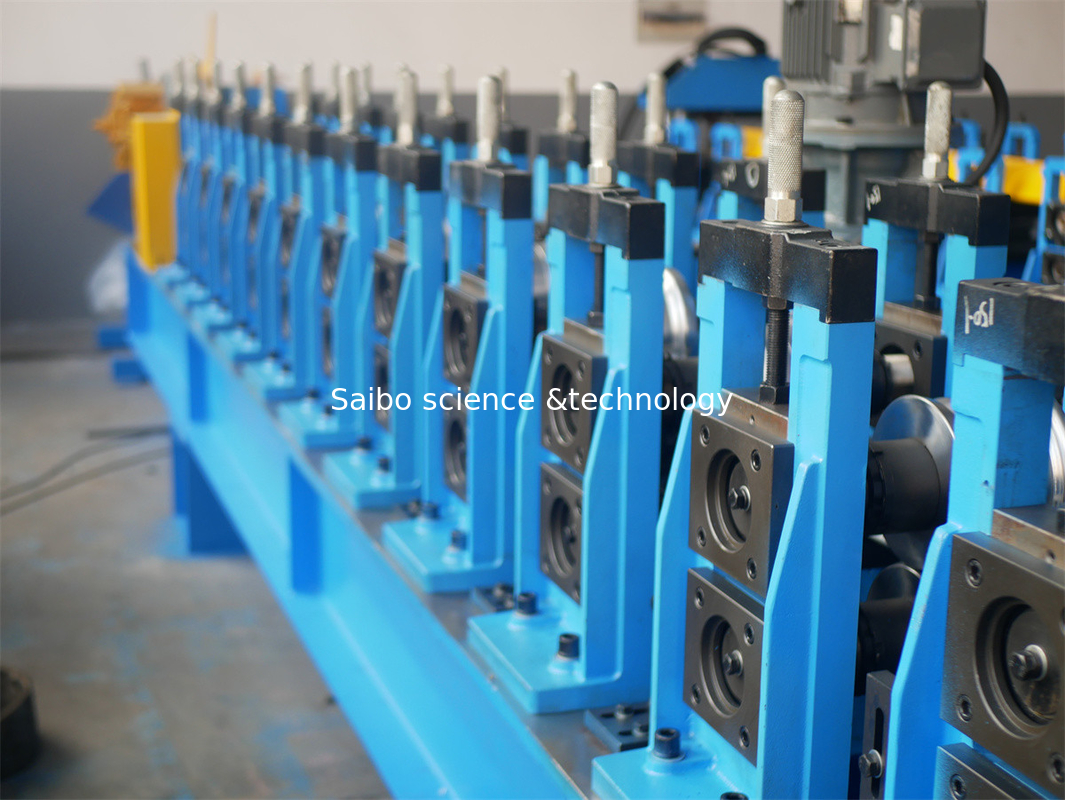

Hauptmaschine zur Rollenformung





  • Maschinenspannung, Frequenz, Phase: 380 V, 50 Hz, 3Phase
  • Rollstation: 15 Stationen + 1 Stationen der Korrektur
  • Material der Walze: GCR15, HRC 58-60
  • Durchmesser der Welle: ¢75 mm Material: SAE1045
5

Maschinenstruktur:



  • Hauptrahmen durch 350H Balkenschweißen
  • Maschinenbau: Elektroden für Drahtschneiden
  • Fahren nach Getriebe

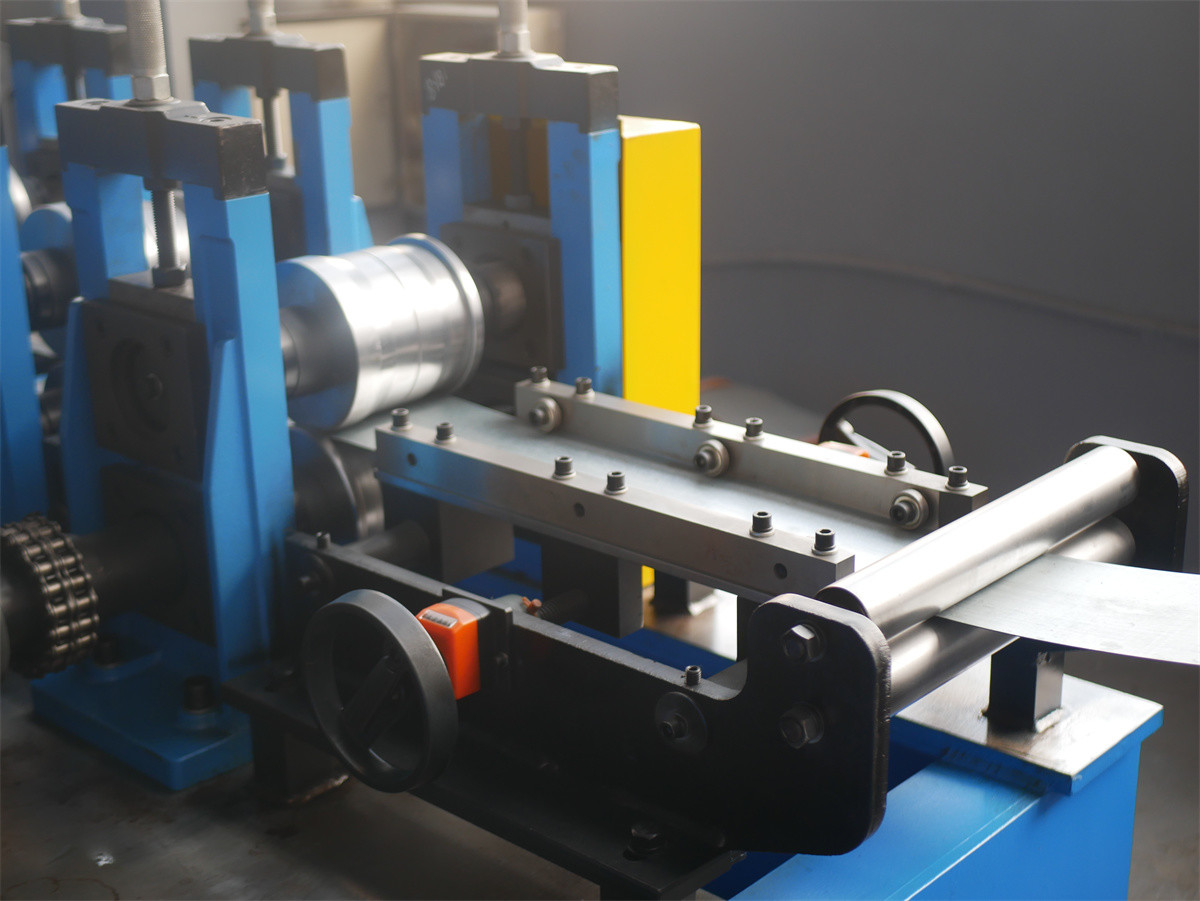

6 Korrekturvorrichtung
  • Eine Station nach der Rollformung,
  • Funktion: zur Überarbeitung des Endprodukts nach oben und unten/ links und rechts auf Geradheit
  • Rohrmaterial: Rohrmaterial: GCR15 58°-62° abgeschwächt
  • Einstellung per Handrad
  • Anzahl: 1
7

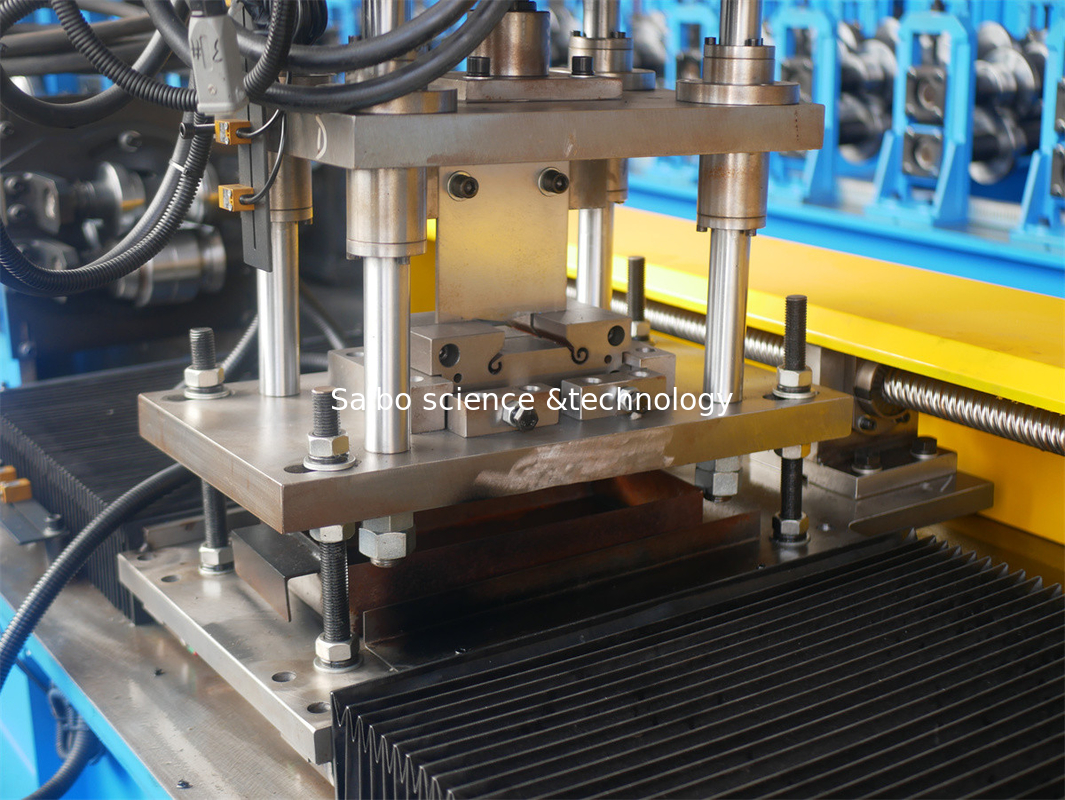

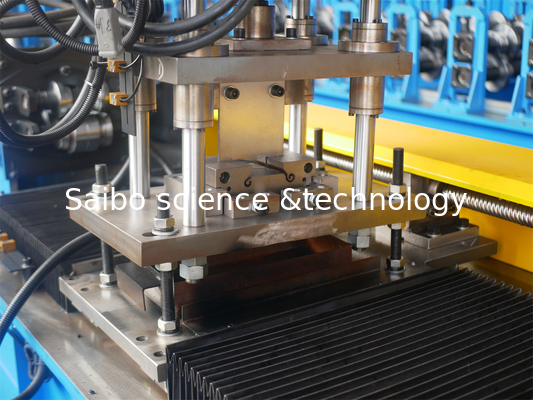

Hydraulisches Schneidsystem



  • Schneiden und Schlagen nach der Formung: Schneiden Sie das Blatt nach der Rollenformung auf die erforderliche Länge
  • Material der Klinge/Punktionsform: Cr12, 58-62 HRC-Härte
  • Antrieb durch Hydraulik,5.5 kW
  • Leistung der Servo-Spur: 2,9 kW
  • Arbeitsdruck: 12-16Mpa einstellbar
  • Längenmessung: automatische Längenmessung des Encoder
  • Toleranz für die Länge: +/- 1,5 mm für jedes Endproduktstück
8

Hydraulisches System









  • Hydraulische Leistung: 5,5 kW
  • Arbeitsdruck: 12-16Mpa einstellbar
  • Magnetventil: 1 Gruppe
  • Hydrauliköl: 46# Hydrauliköl
  • Menge:1





9

Computersteuerung





  • Programmierbare Einstellung von Profillänge und Profilmenge
  • Betriebssystemsprache: Englisch und Chinesisch
  • Spannung, Frequenz, Phase: 380 V, 50 Hz, 3Phase
  • Computer zur Steuerung von Länge und Menge. Die Maschine schneidet automatisch auf Länge und stoppt, wenn die erforderliche Menge erreicht wird
  • Die Ungenauigkeit der Länge kann leicht geändert werden.
  • Bedienfeld: Knopfschalter und Touchscreen
  • Längeneinheit: Millimeter
10

Aus dem Tisch.



  • mit einer Breite von mehr als 20 mm
  • Größe: ca. 2,0 m lang*0,8 m breit*0,6-1 m hoch
  • Ein Out-Tisch mit drei Stützrollen
  • Menge: 3 Einheiten
11

Ersatzteile



  • Lager: 2 Stück.
  • Grenzschalter: 2 Stück
  • Relais: zwei Stück.
  • Ölrohr: 1 Stück.
  • Schrauben und Nüsse: einige.
  • Kette: 1 Stück
  • Werkzeuge: Schlüssel, Hexenschlüssel, Schlüsselschlüssel und andere Werkzeugmaschinen zur Korrelationsregelung

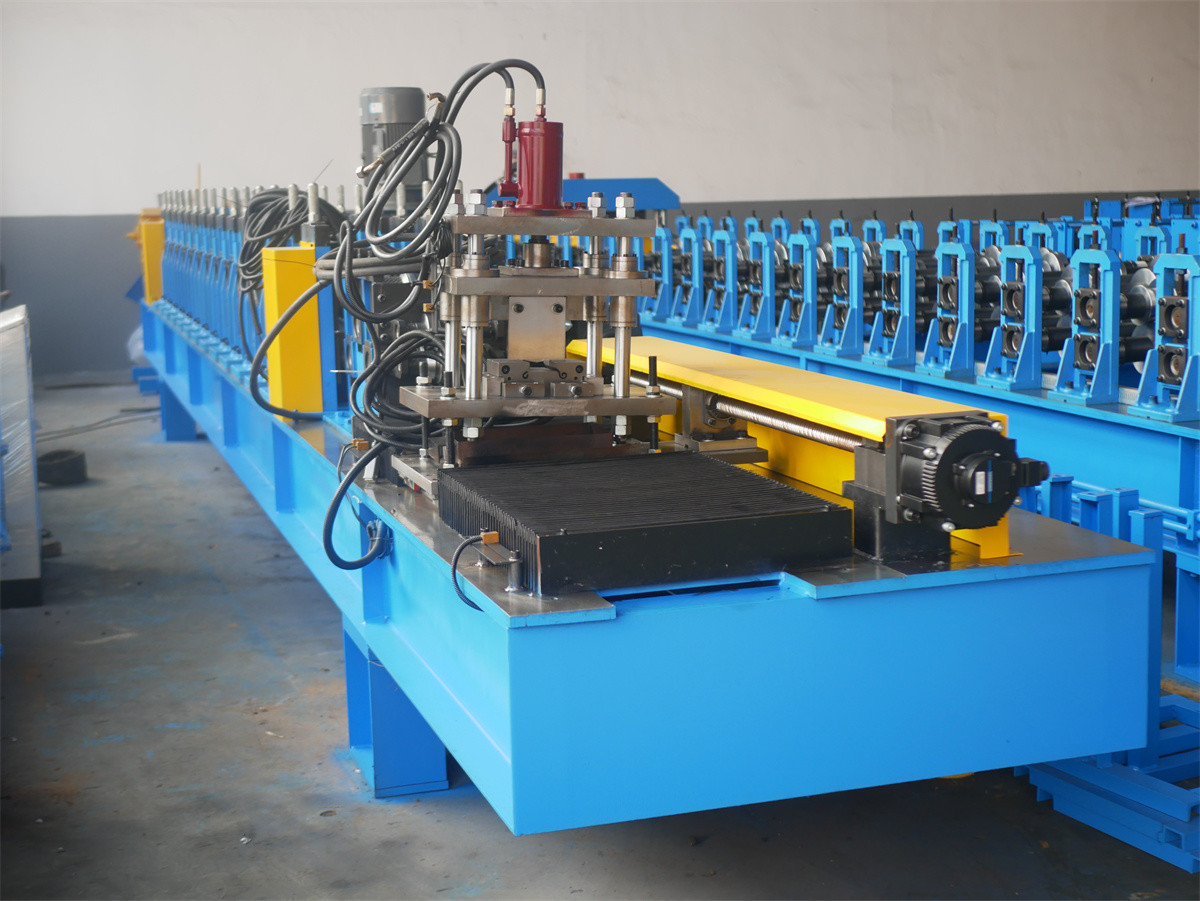

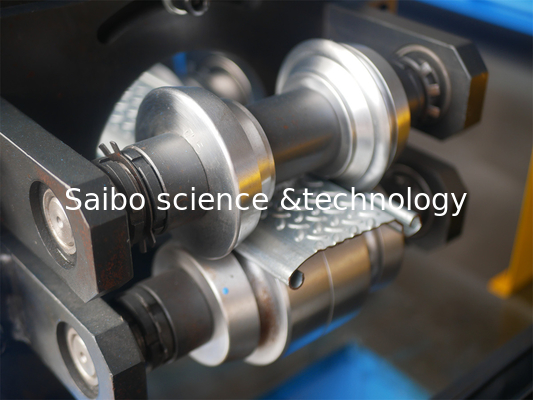

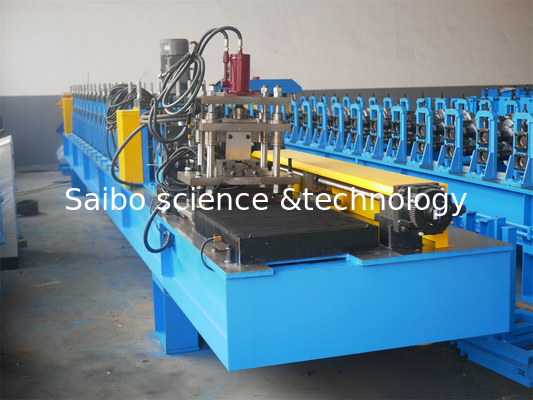

Maschinenfotos zur Referenz

Schienen-Schnitt-Türrahmen Stahlfensterrahmen Schleier-Türrahmen Kaltrollenformmaschine 2

Schienen-Schnitt-Türrahmen Stahlfensterrahmen Schleier-Türrahmen Kaltrollenformmaschine 3

Schienen-Schnitt-Türrahmen Stahlfensterrahmen Schleier-Türrahmen Kaltrollenformmaschine 4

Installation und Ausbildung:

a. Wenn Käufer unsere Fabrik besuchen und die Maschine überprüfen, werden wir Ihnen beibringen, wie Sie die Maschine installieren und verwenden, und auch Ihre Arbeiter/Techniker von Angesicht zu Angesicht ausbilden.

b. Ohne einen Besuch senden wir Ihnen das Benutzerhandbuch und das Video, um Ihnen die Installation und Bedienung beizubringen.

C. Wenn der Käufer unseren Techniker braucht, um zu Ihrer lokalen Fabrik zu gehen, arrangieren Sie bitte Verpflegung und Unterkunft und andere notwendige Dinge.



Nach dem Dienst

a.Eine Jahresgarantie für die gesamte Maschine.

b.24-Stunden-technischer Support per E-Mail oder Telefon

c. Wenn ein Problem mit der Maschine auftritt, reparieren wir sie in einem Jahr kostenlos.
