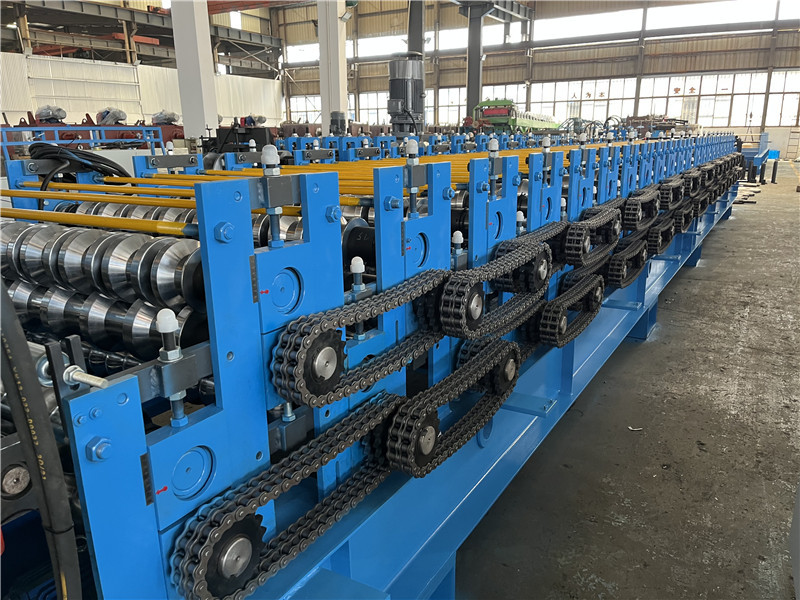

ASTM1045 Doppelschichtplatten-Rollformer aus farbigem Stahl

Farbige Stahl-Metalldach- und Wandpaneel-Doppelschicht-Rollenformmaschinenlinie

YX19-76-684 Wellpappenprofiliermaschine

1. Spezifikation des Materials

2. Detaillierte Maschinenparameter

3. Profilzeichnung

4. Das Diagramm des Prozessflusses

Manueller Abwickelhaspel – Walzprofilieren – Schneiden – Tisch

5. Spezifikation der Komponenten

(1) 5T elektrischer Abwickler

• Einzugsbreite: 1000mm
• Kapazität: 5 Tonnen
• Innendurchmesser: 500-590 mm
• Maximaler Außendurchmesser: 1500 mm
• Modus zum Erweitern und Kämpfen: Inneres Erweitern und Kämpfen durch manuelles Erweitern und Kämpfen
• Art der Fütterung: Motor, 5,5 kW

(2)Hauptrollformmaschine

• Rollenmaterial: ASTM1045 verchromte Oberfläche mit Chrom
• Wellendurchmesser: ￠70mm Material: SAE1045 mit Härten und Anlassen

(3) Maschinenstruktur

• Hauptrahmen durch 350H Strahlschweißen
• Maschinenstruktur: Wandplatte

(4)Hydraulisches Schneidsystem

• Schneiden nach dem Umformen: Schneiden Sie das Blech nach dem Rollumformen auf die erforderliche Länge
• Klingenmaterial: Cr12, Härte 58-62 HRC
• Schneidleistung durch Hydraulik, 4KW
• Arbeitsdruck: 12 MPa einstellbar
• Längenmessung: Automatische Encoder-Längenmessung
• Längentoleranz: +/- 1,5 mm für jedes Stück Endprodukt

(5) Computerschaltschrank

• Programmierbare Einstellung von Profillänge und -menge
• Sprache des Betriebssystems: Englisch und Chinesisch
• Computer zur Steuerung von Länge und Menge.Die Maschine schneidet automatisch auf Länge und stoppt, wenn die erforderliche Menge erreicht ist

• SPS: Panasonic oder Customerization
• Touchscreen: MCGS
• Wechselrichter: YASKAWA
