4 mm Drain Culvert Wellstahl Silo Rollenformmaschine mit Bogenkurvgerät

Grundlegende Informationen
Herkunftsort: China
Markenname: Saibo
Zertifizierung: CE/ISO
Modellnummer: Die in Absatz 1 genannten Angaben sind zu beachten.
Min Bestellmenge: 1 SET
Preis: negotiable
Verpackung Informationen: Passend für Ozeanversand
Lieferzeit: 90 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 300 Stück pro Jahr
Detailinformationen
Produktbezeichnung: Maschine zur Verformung von Rollen Hauptstromstrom: 45 kW *2
Hydraulik: 30 kW Bahnhof: Ungefähr 26 Stationen
Material für Walzen: Gcr15 mit Chrombehandlung Antrieb: Durch Getriebe
Schleifmaschine: 15T-Hydraulik mit Spulenwagen Streckenschlag-Servoleistung: 5.5 kW
Durchmesser der Welle: 155 mm Vollkörper Geschwindigkeit der Formung: 0 bis 12 m/min
Hervorheben:

Silos

,

Rollenformmaschine

,

4 mm Drain Culvert Rollformmaschine


Produkt-Beschreibung

Automatische Rollenformmaschine mit Hydraulik-Schnittsystem

1. Hauptspezifikation:

- Nein.Spezifikation des Materials

1


Geeignetes Material

GI, MS,Q345

2


Breite des RohstoffsBasierend auf den Größen der Fliesen.
3Stärke20,0 bis 4,0 mm



2. Das Prozess-Flow-Diagramm
Hydraulischer Entwickler “Schaufelkopfgerät” (Hilfsmittel für die Zuführung +Ebene) “Vorschneiden”Rollformmaschine “Schneiden und Abfalldraht sammeln”Servo-bewegliches Pressen “Hydraulisches Schneiden”Stacker

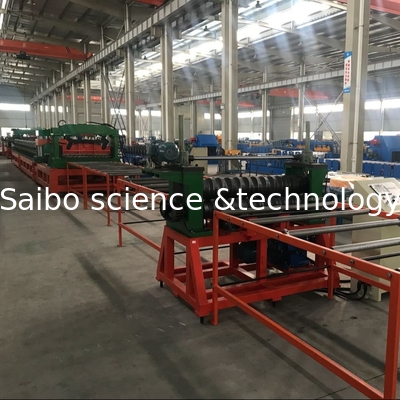

4 mm Drain Culvert Wellstahl Silo Rollenformmaschine mit Bogenkurvgerät 0
3. Spezifikation der Bauteile

1 Entwickler
FunktionUm den Streifen zu entwickeln und die erforderliche Rückspannung während des ersten Rollens aufrechtzuerhalten.
Einbeziehen

Ausgestattet mit hydraulischem Stützarm, automatischer Hydraulik
Unterstützungsarm, hydraulischer Druckarm, drahtloser Fernbedienungshandle und so weiter.

LadekapazitätMax.15 Tonnen
Nummer des Mandels1 Stammhaut




2 Formmaschine
1)Schopfkopfvorrichtung
Funktion

Wird verwendet, um den Kopf der Stahlspule zu öffnen, den Biegeteil auszurichten und den Plattenkopf reibungslos in die Zwischenspule zu führen
Für das Ausgleichsstreifen, die Gewährleistung der Flachheit des Stahlstreifens, die Vorbereitung zur Formierung

AusgleichInsgesamt 5 Rollen, 2 Oberrollen und 3 Unterrollen
Ausgleichsrollmaterial40CR, HCR50
2) Vorschneiden
FunktionFlachschneiden vor der Rollenformung, zum Wechseln der Spirale
Material der KlingeD2, 58-62 HRC-Härte
3) Hauptrollenform
FormständerÜber26Bahnhöfe
Hauptrahmen

Schweißen mit ganzem Balken

Material für WalzenGcr15 Dämpfung HRC58-62 Grad, Gesamtbearbeitung
Durchmesser der Welle

Oberste Welle: Φ155 mm Vollkörper
Oberste Welle: Φ115 mm Vollkörper-Zusatzstütze

Werkstoff der Welle40CR, mit Auslöschung und Härtung
AntriebNach Getriebe für jede Formstation
Formgeschwindigkeit0-12 m/min; Sie sollte vom Bediener gesteuert werden können, kann an der Steuerungsanlage eingestellt werden.
Motor zur Formierung45KW*2Wechselstrommotor




3Bewegliches Servopunktieren
FunktionProfil in die angegebene Position.
Schleuderei nach dem FormenSchlagen Sie das Blatt nach dem Rollenform bis zur erforderlichen Länge
SchlagbewegungDie Hauptmaschine wird nicht stoppen, wenn punkten, punkten fliegt von 11KW Servomotor
Werkstoff der StanzformD2 mit Wärmebehandlung 58-60°




4Hydraulisches Schneidsystem
FunktionProfil in die angegebene Länge schneiden.
Schneiden nach dem FormenSchneiden Sie das Blatt nach dem Rollenform bis zur gewünschten Länge
SchnittbewegungDie Hauptmaschine wird beim Schneiden stoppen
Material der KlingeD2 mit Wärmebehandlung 58-60°



5 . Stacker
FunktionNach Erhalt des Endprodukts kann die Höhe durch hydraulische
Größe3m (Länge) * 1,5m (Breite)

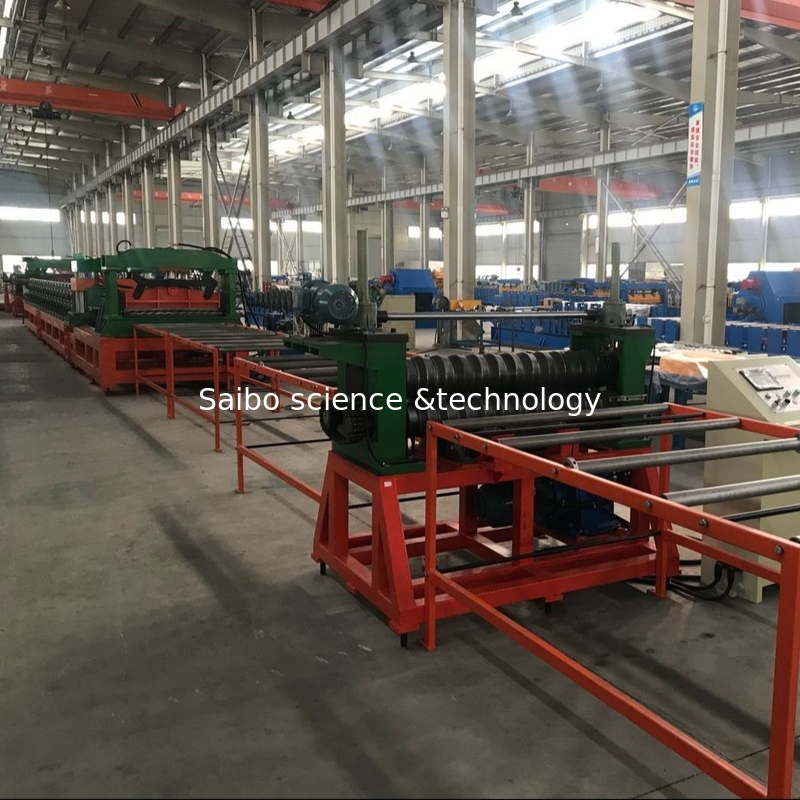

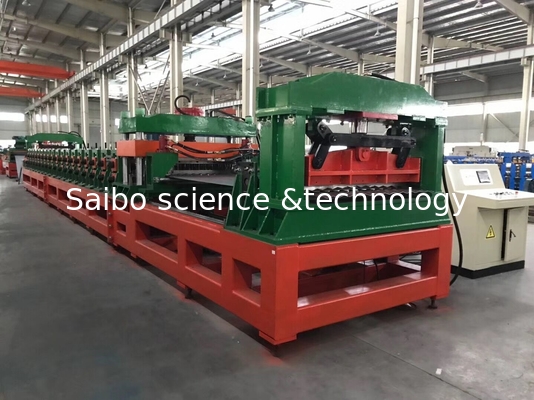

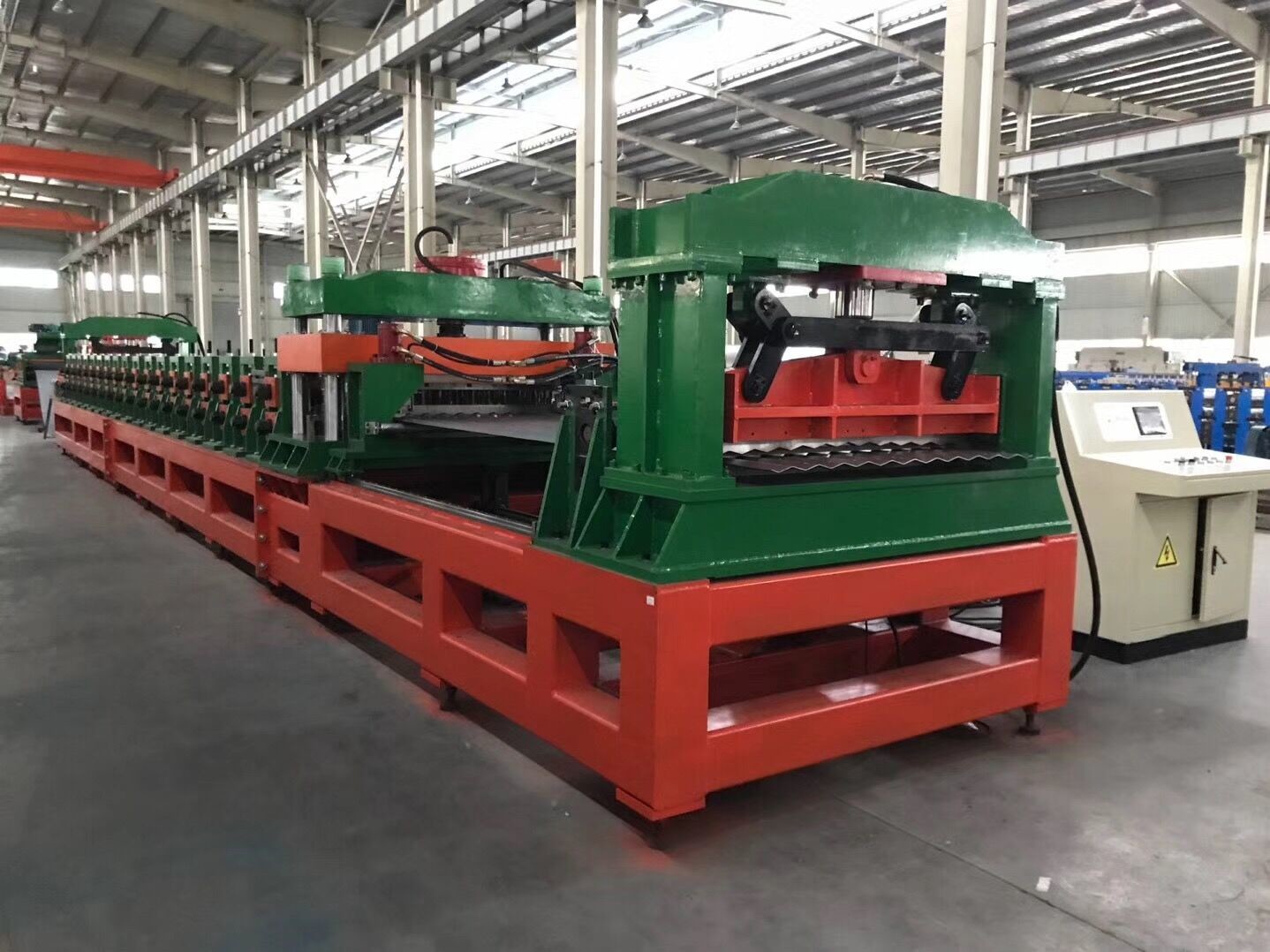

4. Maschinenfotos zur Referenz

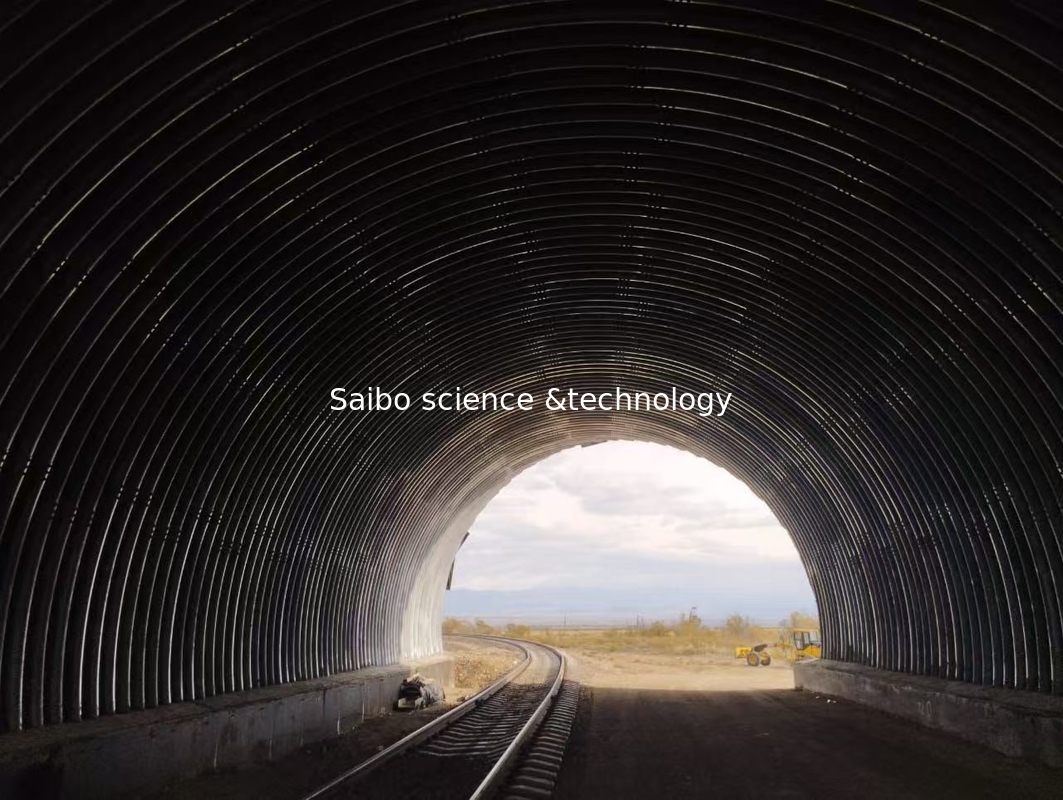

4 mm Drain Culvert Wellstahl Silo Rollenformmaschine mit Bogenkurvgerät 1

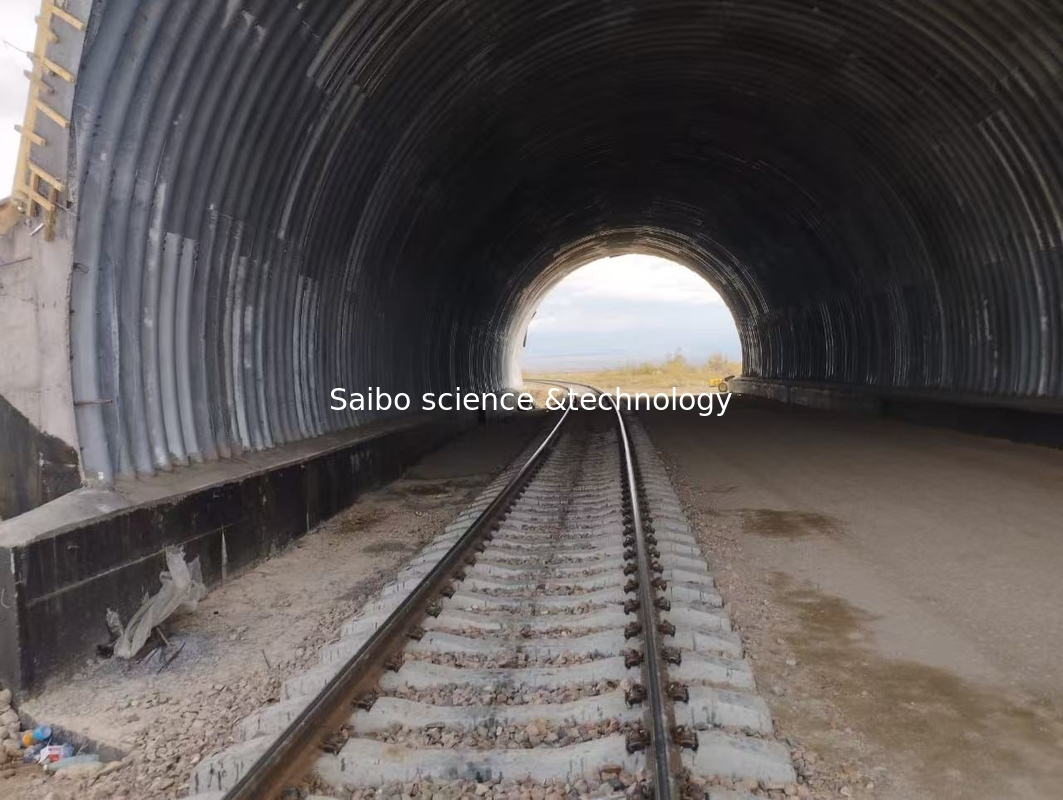

4 mm Drain Culvert Wellstahl Silo Rollenformmaschine mit Bogenkurvgerät 2
5. Garantie

  • Gewährleistung:Garantie von 1 Jahr ab Versanddatum
  • Garantie:

1: Garantie gegen Fehlfunktionen aufgrund von Fertigungsfehlern für ein Jahr nach dem Versanddatum.
2: Reparaturen werden auch während der Garantiezeit unter folgenden Umständen nicht ohne Änderung durchgeführt:
- Schäden aufgrund einer Naturkatastrophe
- Fehlfunktion aufgrund eines Benutzerfehlers
- Fehlfunktion aufgrund von Modifikationen
- Fehlfunktionen durch weitere Bewegung oder Versand nach der Installation
3Flugticket, Transportkosten, HotelDie Kosten für die Versorgung der Maschine und die Kosten für die Mahlzeiten und 100$ pro Tag gehen auf Rechnung des Käufers, wenn der Hersteller einen Techniker zur Wartung der Maschine während der Garantiezeit in die Fabrik des Käufers schicken muß..




6FQA

1) F: Sind Sie Hersteller oder Handelsunternehmen?
A: Wir sind Hersteller und Handelsunternehmen.

2) F: Bieten Sie Installation und Ausbildung im Ausland an?
A: Ausländische Maschineninstallations- und Ausbildungsleistungen sind optional.

3) F: Wie ist Ihr Kundendienst?
A: Wir bieten technische Unterstützung online sowie Dienstleistungen im Ausland durch geschickte Techniker an.

4) F: Wie verhält es sich in Ihrer Fabrik mit der Qualitätskontrolle?
A: Es gibt keine Toleranz in Bezug auf die Qualitätskontrolle. Die Qualitätskontrolle entspricht ISO9001. Jede Maschine muss vor der Verpackung für die Lieferung Tests durchlaufen.

5) Wie kann ich Ihnen vertrauen, dass die Maschinen vor dem Versand getestet wurden?
A: 1) Wir nehmen das Testvideo für Ihre Referenz auf.
2) Wir begrüßen Sie, uns zu besuchen und die Maschine selbst in unserer Fabrik zu testen.

6) F: Haben Sie diese Rollenformmaschine für Dachplatten auf Lager?
A: Nein, die Maschine ist auf Bestellung.




6Installation und Ausbildung:

a. Wenn Käufer unsere Fabrik besuchen und die Maschine überprüfen, werden wir Ihnen beibringen, wie Sie die Maschine installieren und verwenden, und auch Ihre Arbeiter/Techniker von Angesicht zu Angesicht ausbilden.

b. Ohne einen Besuch senden wir Ihnen das Benutzerhandbuch und das Video, um Ihnen die Installation und Bedienung beizubringen.

C. Wenn der Käufer unseren Techniker braucht, um zu Ihrer lokalen Fabrik zu gehen, arrangieren Sie bitte Verpflegung und Unterkunft und andere notwendige Dinge.
