Maschine zur Bearbeitung von Stahlkorn, Silospeicher, Rackrahmen, Rollenformmaschine mit Bogenmaschine

Grundlegende Informationen
Herkunftsort: China
Markenname: Saibo
Zertifizierung: CE/ISO
Min Bestellmenge: 1 Satz
Preis: negotiable
Verpackung Informationen: Passend für Ozeanversand
Lieferzeit: 90 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 300 Stück pro Jahr
Detailinformationen
Produktbezeichnung: Silosrollenformmaschine Hauptstromstrom: 22 kW
Hydraulik: 11 kW Bahnhof: Ungefähr 13 Stationen
Material für Walzen: Gcr15 mit Chrombehandlung Antrieb: DURCH KETTE
Stanzstationen: 2 Stationen Streckenschlag-Servoleistung: 5.5 kW
Hervorheben:

Schrägmaschine Siloschrägmaschine

,

Maschine zur Rollenformung von Silos von Grain Care

,

Rollenformmaschine für Schleifen


Produkt-Beschreibung

Automatische Rollenformmaschine mit Hydraulik-Schnittsystem



1. Hauptspezifikation:

- Nein. Spezifikation des Materials

1



Geeignetes Material

G.G. oder Kohlenstoffstahl

2



Breite des Rohstoffs Basierend auf den Größen der Fliesen.
3 Stärke 0.8-2.0 mm





2. Das Prozess-Flow-Diagramm

Hydraulische Abwicklung → Rollenformung → hydraulisches Streichen ((2 Sets) → Schneidmaschine → Aushärtemaschine → Produkt

Maschine zur Bearbeitung von Stahlkorn, Silospeicher, Rackrahmen, Rollenformmaschine mit Bogenmaschine 0

3. Spezifikation der Bauteile

- Nein.

  Technische Spezifikation und Anmerkung
1 5T Hydraulischer Entwickler

  1. Breite der Zuführung: 1250 mm
  2. Kapazität: 5 Tonnen
  3. Durchmesser zwischen 470 und 520 mm
  4. Maximaler Außendurchmesser: 1500 mm
  5. Arbeitsgeschwindigkeit: 0 bis 20 m/min einstellbar
  6. Hauptmotorleistung: 5,5 kW Wechselstrommotor
  7. Hydraulische Leistung: 4 kW
  8. Drehzahl durch Frequenzumrichter
  9. Farbe: blau
  10. Anzahl: 1
2 Hauptmaschine zur Rollenformung


  1. Rollstation: etwa 13 Stationen
  2. Material der Walze: Lagermaterial Gcr15 mit einer Oberfläche, die mit einer Härte von 58 bis 62 Grad verchromt ist
  3. Schachtdurchmesser: ¢95 mm Material: SAE1045 mit Löschen und Härten
  4. Übertragung: durch Ketten 1,2 Zoll doppelte Leitung
3 Maschinenstruktur:


  1. Hauptrahmen durch 350H Balkenschweißen
  2. Maschinenstruktur: Wandplatte
  3. Um Unfälle zu vermeiden, ist der Antrieb der Maschine mit einem Schutzdeckel versehen.
4 Schlagen


  1. Basis auf Kunden bieten Stanzzeichnung, diese Maschine müssen zwei Einheiten hydraulische Stanzsystem, Servo und Zahnradträger Antrieb annehmen
  1. Die Schläge und Dollies werden CR-12 sein, Härte HRC 58-62 und Chrombeschichtung.
  2. Der gesamte Stanzvorgang sollte durch ein im PC installiertes Programm, das sich in der Bedienkonsole des Bedieners befindet, automatisiert und gesteuert werden.
  3. Hydraulische Leistung: 11 kW
  4. Servomotor: 5,5 kW
5 Hydraulisches Schneidsystem

  1. Schneiden nach der Formung: Schneiden Sie das Blatt nach der Rollenformung auf die erforderliche Länge
  2. Für den Betrieb zwei hydraulische Zylinder.
  3. Material der Klinge:Cr12, 58-62 HRC-Härte
  4. Schneidleistung durch Hydraulik, 11 kW
  5. Arbeitsdruck: 20Mpa einstellbar
  6. Längenmessung: automatische Längenmessung des Encoder
  7. Toleranz für die Länge: +/- 1,5 mm für jedes Endproduktstück
6 Maschine zum Biegen

  1. Stärke: 1,0-2,0 mm Kohlenstoffstahl, 550 MPa
  2. Max. Durchmesser: etwa 3 m
  3. Höchstzuführbreite: nach Zeichnung des Kunden
  4. Rollgeschwindigkeit: 0-10 m/min
  5. Hauptleistung:7.5 kW
  6. Rollstation: 3 Stationen
  7. Werkstoff der Welle:SAE1045 mit Löschung und Härtung
  8. Durchmesser der Welle: 120 mm
  9. Material der Walze: Gcr15-Stahl, poliert und mit HRC58-62°
  10. Kurvmodus: horizontal
7 Hydraulisches System




  1. Hydraulische Leistung: 11 kW
  2. Arbeitsdruck: 20Mpa einstellbar
  3. Magnetventil: 4 Gruppen
  4. Hydrauliköl: 46# Hydrauliköl
  5. Menge:1


8 Computersteuerung


  1. Programmierbare Einstellung von Profillänge und Profilmenge
  2. Betriebssystemsprache: Englisch und Chinesisch
  3. Spannung, Frequenz, Phase: 380 V, 50 Hz, 3Phase
  4. Computer zur Steuerung von Länge und Menge. Die Maschine schneidet automatisch auf Länge und stoppt, wenn die erforderliche Menge erreicht wird
  5. Die Ungenauigkeit der Länge kann leicht geändert werden.
  6. Bedienfeld: Knopfschalter und Touchscreen
  7. Längeneinheit: Millimeter
  8. PLC-Marke: Panasonic
9 Aus dem Tisch.

  1. mit einer Breite von mehr als 20 mm
  2. Ein Außentisch mit einer Stützwalze
  3. Menge: 3 Einheiten

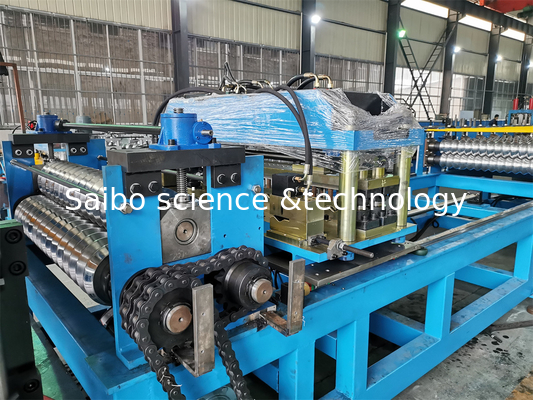

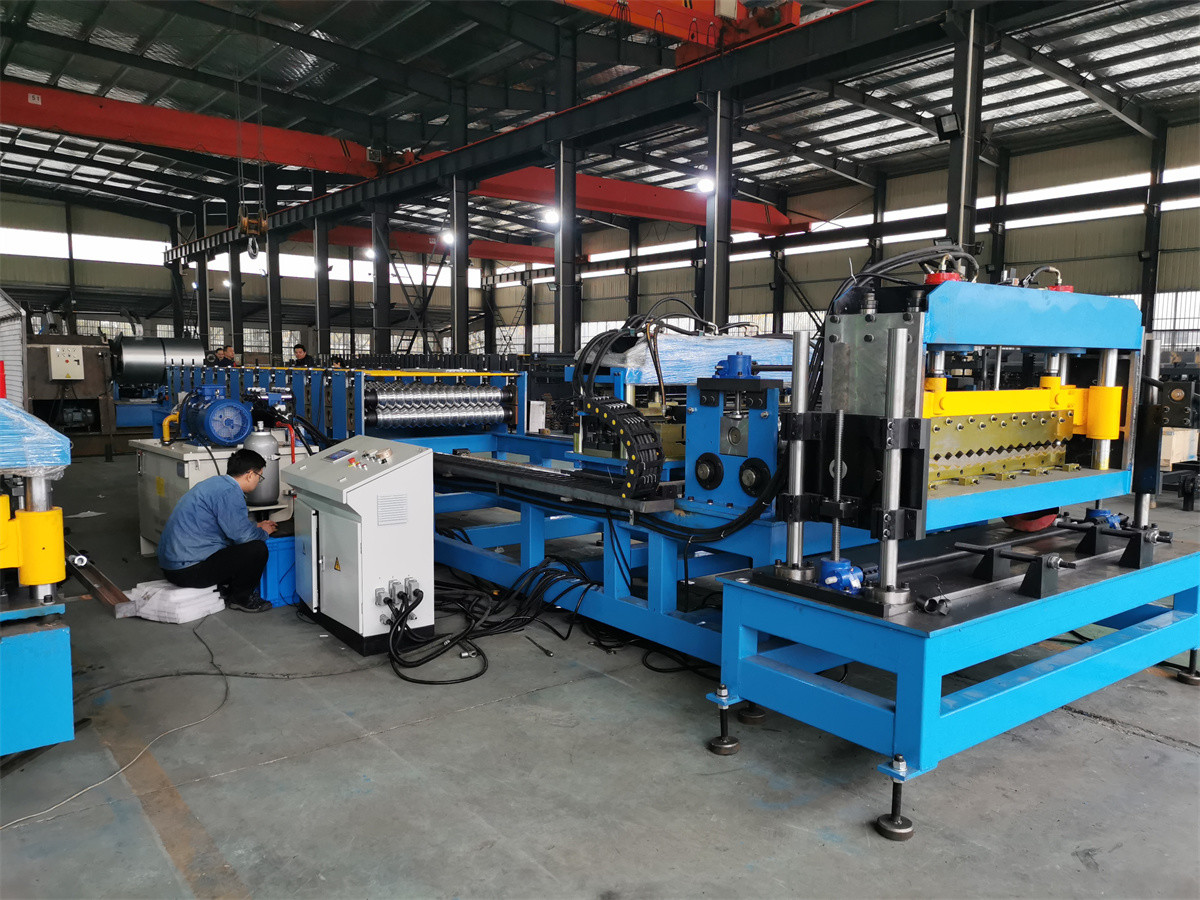

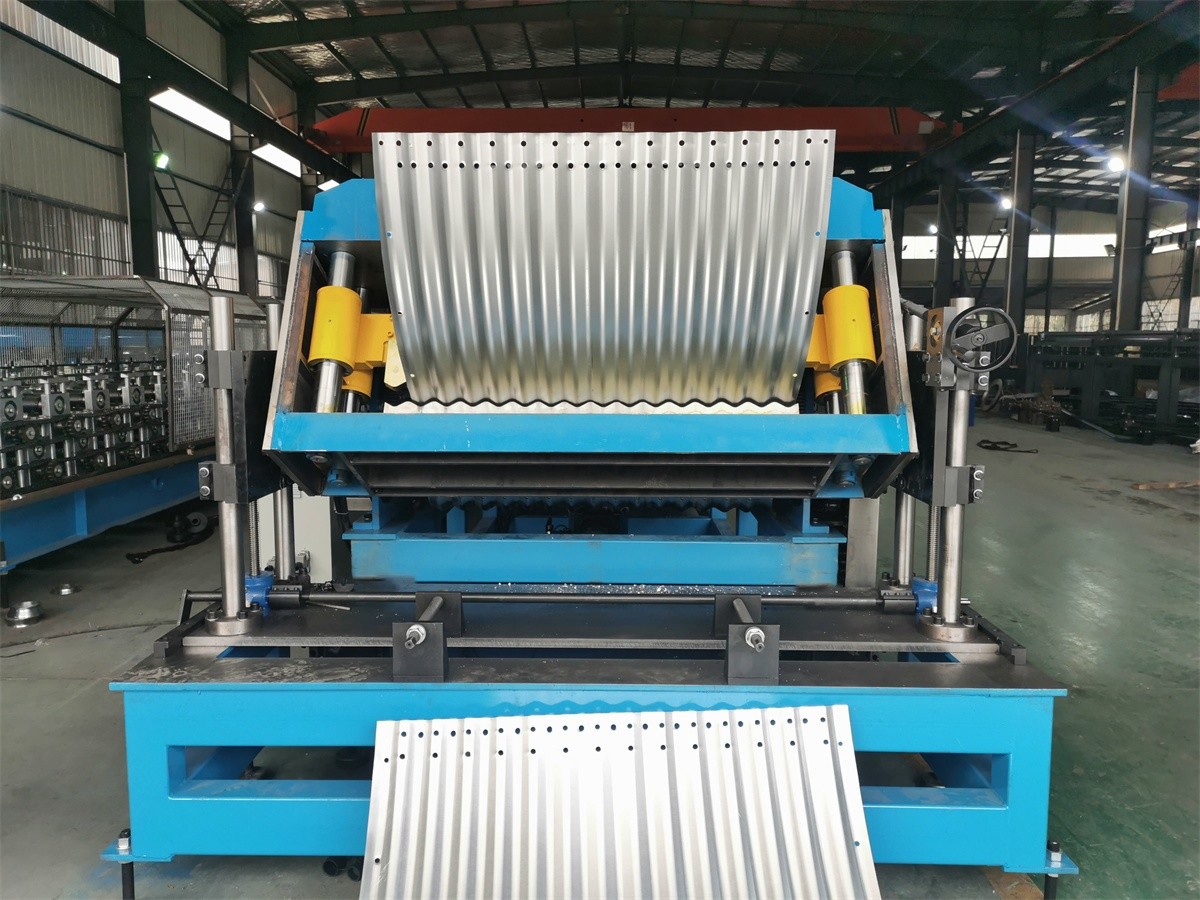

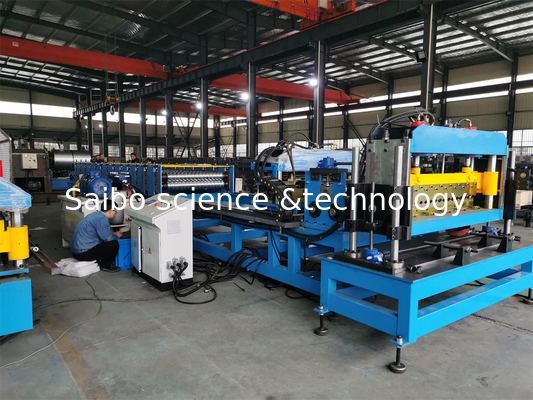

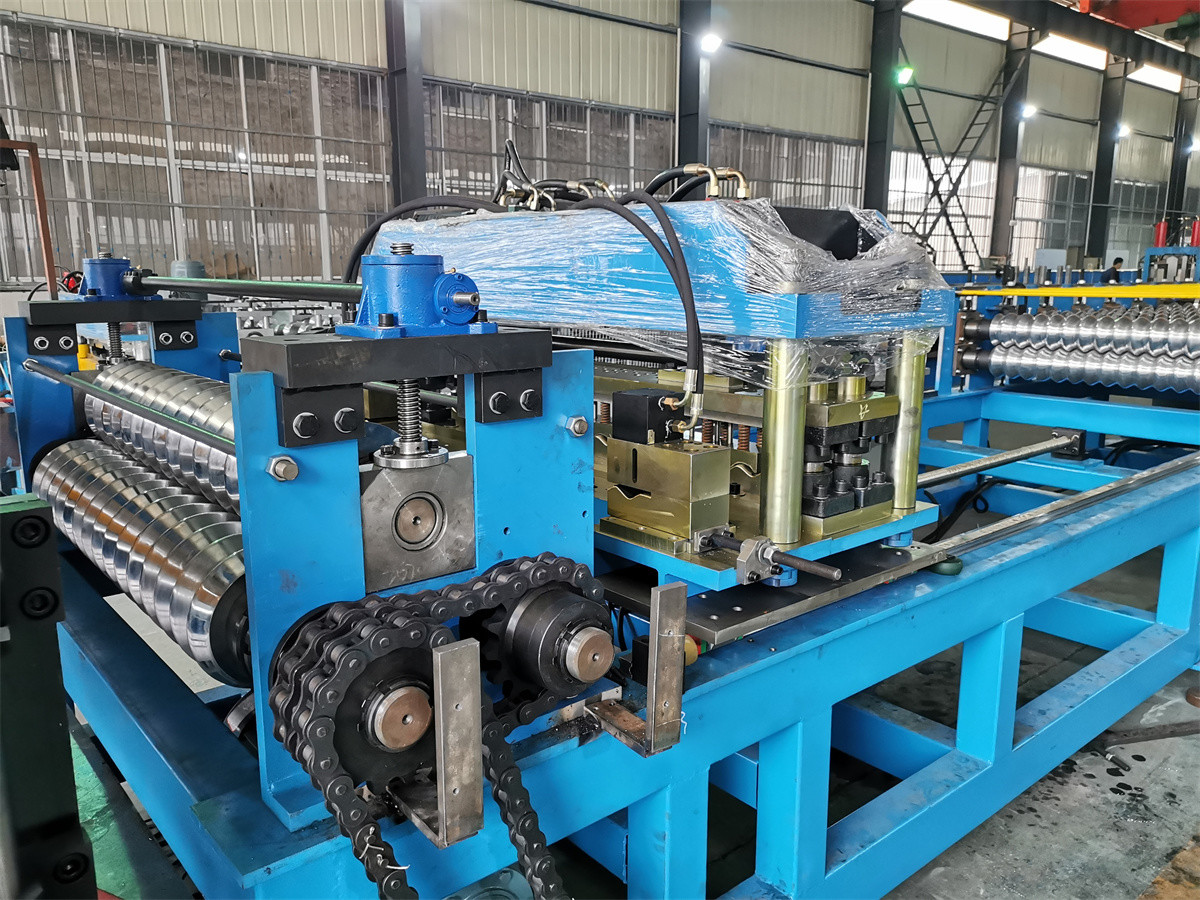

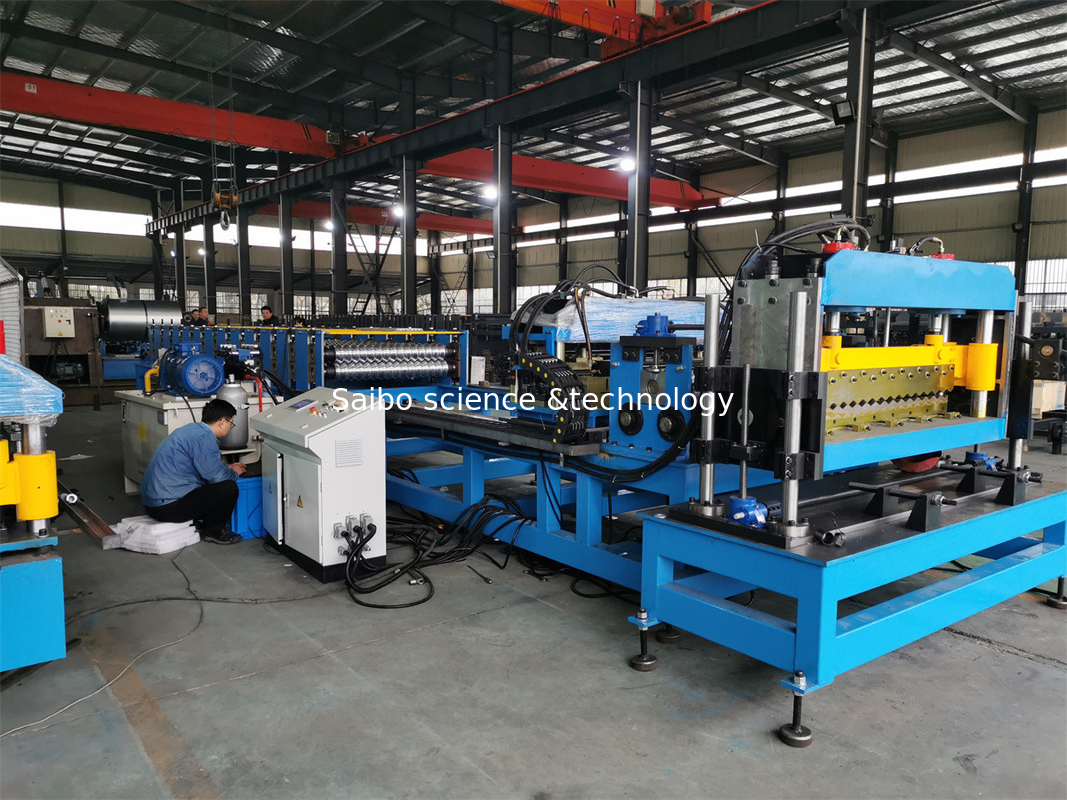

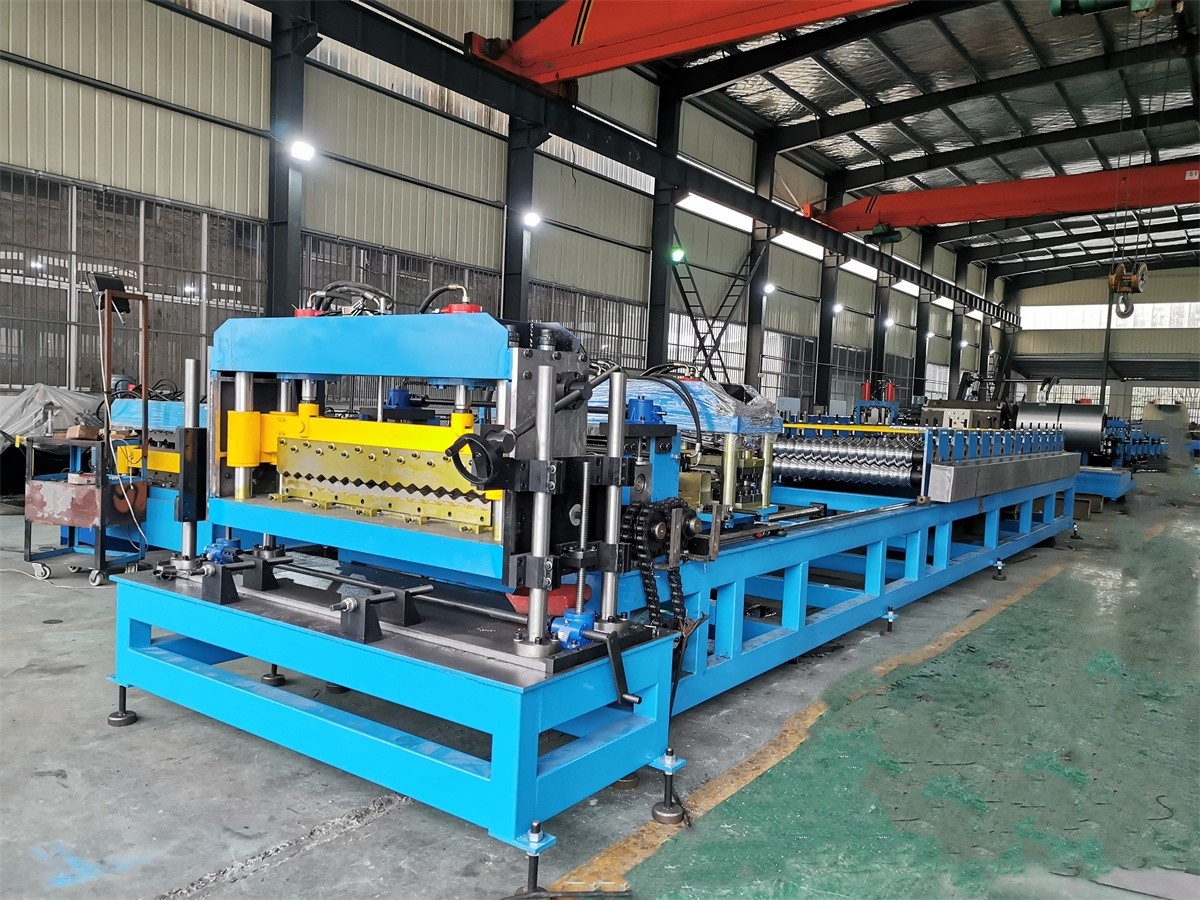

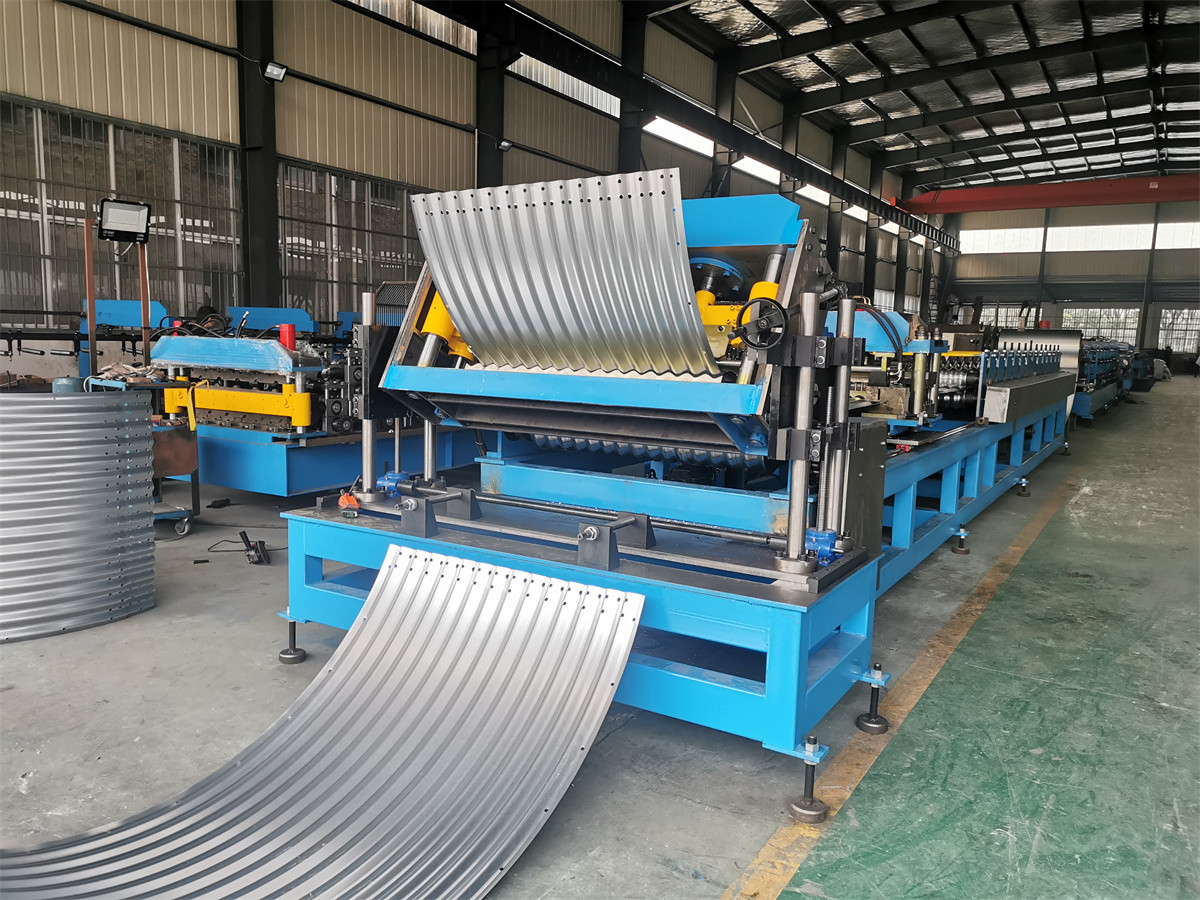

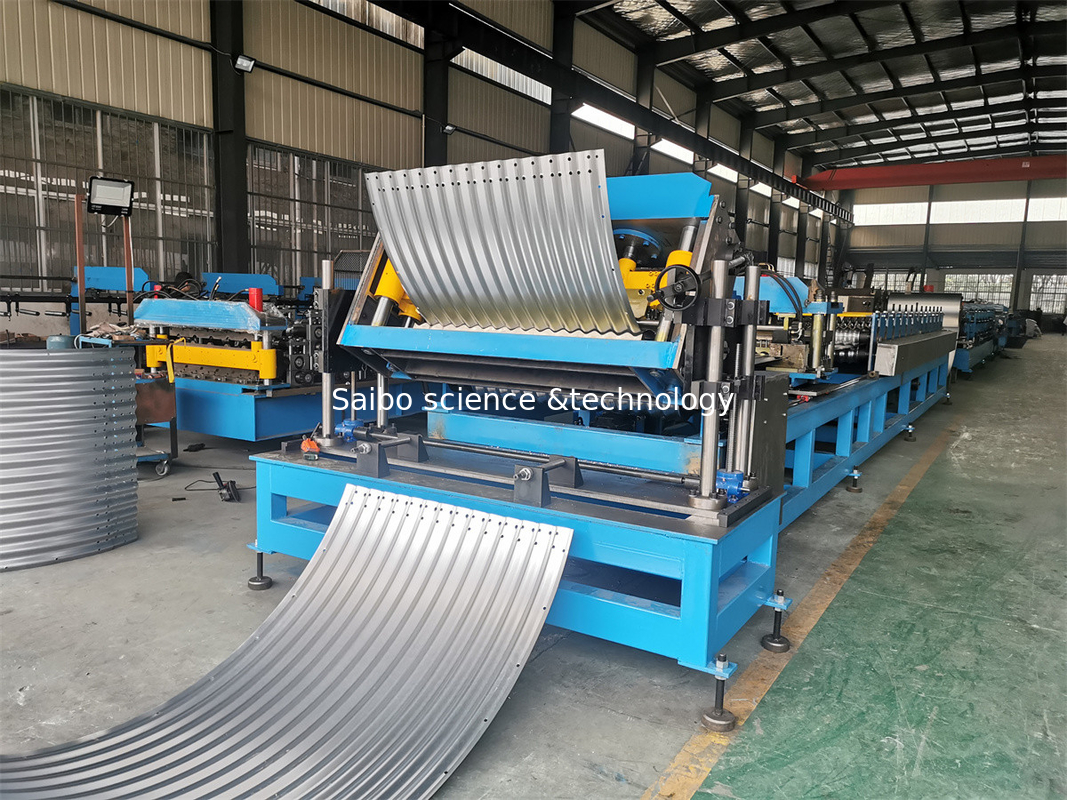

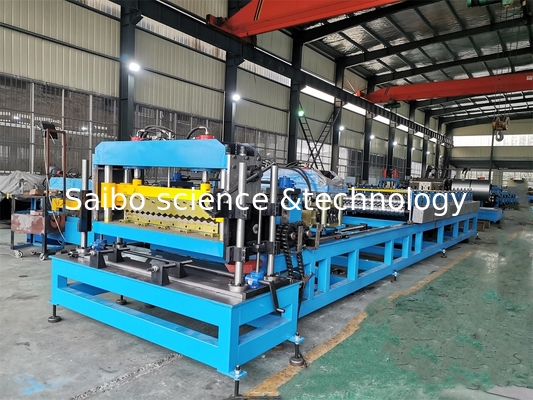

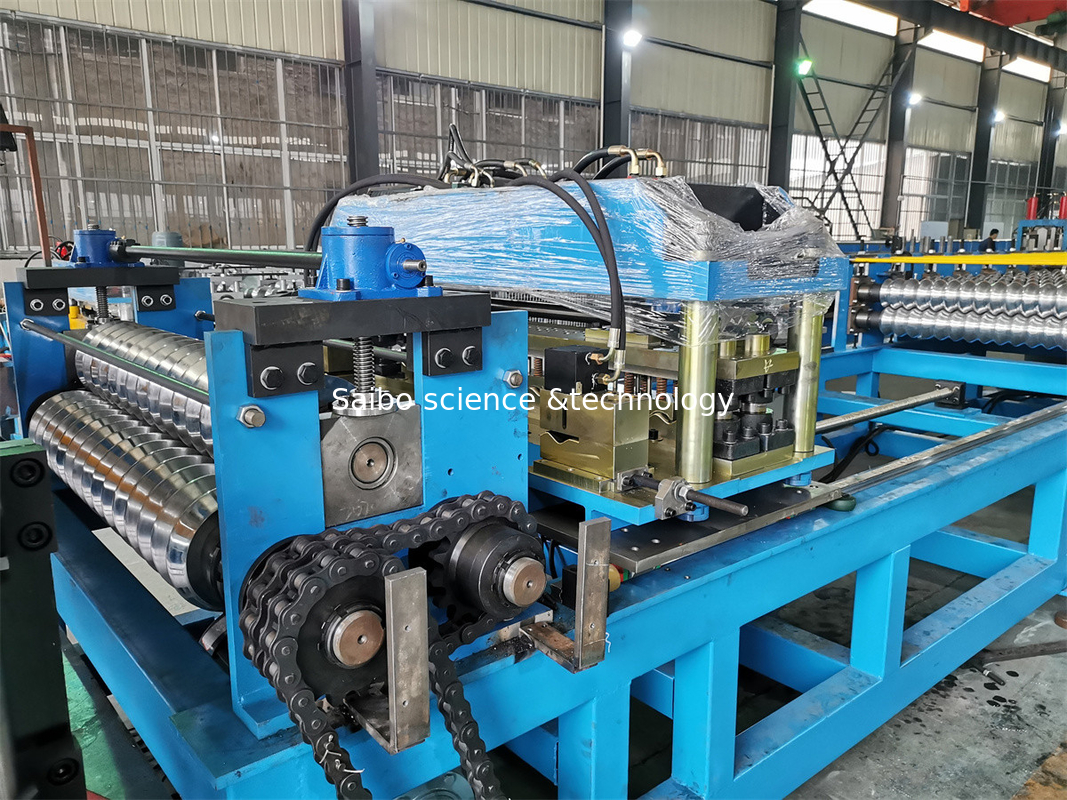

4. Maschinenfotos zur Referenz

Maschine zur Bearbeitung von Stahlkorn, Silospeicher, Rackrahmen, Rollenformmaschine mit Bogenmaschine 1

Maschine zur Bearbeitung von Stahlkorn, Silospeicher, Rackrahmen, Rollenformmaschine mit Bogenmaschine 2

Maschine zur Bearbeitung von Stahlkorn, Silospeicher, Rackrahmen, Rollenformmaschine mit Bogenmaschine 3

5. Garantie

  • Gewährleistung:Garantie von 1 Jahr ab Versanddatum
  • Garantie:

1: Garantie gegen Fehlfunktionen aufgrund von Fertigungsfehlern für ein Jahr nach dem Versanddatum.

2: Reparaturen werden auch während der Garantiezeit unter folgenden Umständen nicht ohne Änderung durchgeführt:

- Schäden aufgrund einer Naturkatastrophe

- Fehlfunktion aufgrund eines Benutzerfehlers

- Fehlfunktion aufgrund von Modifikationen

- Fehlfunktionen durch weitere Bewegung oder Versand nach der Installation

3Flugticket, Transportkosten, HotelDie Kosten für die Versorgung der Maschine und die Kosten für die Mahlzeiten und 100$ pro Tag gehen auf Rechnung des Käufers, wenn der Hersteller einen Techniker zur Wartung der Maschine während der Garantiezeit in die Fabrik des Käufers schicken muß..





6FQA



1) F: Sind Sie Hersteller oder Handelsunternehmen?

A: Wir sind Hersteller und Handelsunternehmen.



2) F: Bieten Sie Installation und Ausbildung im Ausland an?

A: Ausländische Maschineninstallations- und Ausbildungsleistungen sind optional.



3) F: Wie ist Ihr Kundendienst?

A: Wir bieten technische Unterstützung online sowie Dienstleistungen im Ausland durch geschickte Techniker an.



4) F: Wie verhält es sich in Ihrer Fabrik mit der Qualitätskontrolle?

A: Es gibt keine Toleranz in Bezug auf die Qualitätskontrolle. Die Qualitätskontrolle entspricht ISO9001. Jede Maschine muss vor der Verpackung für die Lieferung Tests durchlaufen.



5) Wie kann ich Ihnen vertrauen, dass die Maschinen vor dem Versand getestet wurden?

A: 1) Wir nehmen das Testvideo für Ihre Referenz auf.

2) Wir begrüßen Sie, uns zu besuchen und die Maschine selbst in unserer Fabrik zu testen.



6) F: Haben Sie diese Rollenformmaschine für Dachplatten auf Lager?

A: Nein, die Maschine ist auf Bestellung.





6Installation und Ausbildung:



a. Wenn Käufer unsere Fabrik besuchen und die Maschine überprüfen, werden wir Ihnen beibringen, wie Sie die Maschine installieren und verwenden, und auch Ihre Arbeiter/Techniker von Angesicht zu Angesicht ausbilden.



b. Ohne einen Besuch senden wir Ihnen das Benutzerhandbuch und das Video, um Ihnen die Installation und Bedienung beizubringen.



C. Wenn der Käufer unseren Techniker braucht, um zu Ihrer lokalen Fabrik zu gehen, arrangieren Sie bitte Verpflegung und Unterkunft und andere notwendige Dinge.
