Herkunftsort: | China |
---|---|
Markenname: | Saibo |
Zertifizierung: | CE/ISO |
Modellnummer: | Die in Absatz 1 genannten Angaben sind zu beachten. |
Min Bestellmenge: | 1 Satz |
Preis: | negotiable |
Verpackung Informationen: | Passend für Ozeanversand |
Lieferzeit: | 90 Tage |
Zahlungsbedingungen: | L/C, T/T |
Versorgungsmaterial-Fähigkeit: | 300 Stück pro Jahr |
Produktbezeichnung: | Maschine zur Verformung von Rollen | Hauptstromstrom: | 45 kW *2 |
---|---|---|---|
Hydraulik: | 30 kW | Bahnhof: | Ungefähr 26 Stationen |
Material für Walzen: | Gcr15 mit Chrombehandlung | Antrieb: | Durch Getriebe |
Schleifmaschine: | 15T-Hydraulik mit Spulenwagen | Streckenschlag-Servoleistung: | 5.5 kW |
Durchmesser der Welle: | 155 mm Vollkörper | Geschwindigkeit der Formung: | 0 bis 12 m/min |
Hervorheben: | 4 mm Silo-Rollformmaschine,Hydraulische Decoiler-Silo-Rollformmaschine,Hydraulische Decoiler-Siloformmaschine |
Automatische Rollenformmaschine mit Hydraulik-Schnittsystem
1. Hauptspezifikation:
- Nein. | Spezifikation des Materials | |
1 | Geeignetes Material | GI, MS,Q345 |
2 | Breite des Rohstoffs | Basierend auf den Größen der Fliesen. |
3 | Stärke | 20,0 bis 4,0 mm |
2. Das Prozess-Flow-Diagramm
Hydraulischer Entwickler Schaufelkopfgerät (Hilfsmittel für die Zuführung +Ebene) VorschneidenRollformmaschine Schneiden und Abfalldraht sammelnServo-bewegliches Pressen Hydraulisches SchneidenStacker
3. Spezifikation der Bauteile
1 Entwickler | ||
Funktion | Um den Streifen zu entwickeln und die erforderliche Rückspannung während des ersten Rollens aufrechtzuerhalten. | |
Einbeziehen | Ausgestattet mit hydraulischem Stützarm, automatischer Hydraulik | |
Ladekapazität | Max.15 Tonnen | |
Nummer des Mandels | 1 Stammhaut |
2 Formmaschine | |
1)Schopfkopfvorrichtung | |
Funktion | Wird verwendet, um den Kopf der Stahlspule zu öffnen, den Biegeteil auszurichten und den Plattenkopf reibungslos in die Zwischenspule zu führen |
Ausgleich | Insgesamt 5 Rollen, 2 Oberrollen und 3 Unterrollen |
Ausgleichsrollmaterial | 40CR, HCR50 |
2) Vorschneiden | |
Funktion | Flachschneiden vor der Rollenformung, zum Wechseln der Spirale |
Material der Klinge | D2, 58-62 HRC-Härte |
3) Hauptrollenform | |
Formständer | Über26Bahnhöfe |
Hauptrahmen | Schweißen mit ganzem Balken |
Material für Walzen | Gcr15 Dämpfung HRC58-62 Grad, Gesamtbearbeitung |
Durchmesser der Welle | Oberste Welle: Φ155 mm Vollkörper |
Werkstoff der Welle | 40CR, mit Auslöschung und Härtung |
Antrieb | Nach Getriebe für jede Formstation |
Formgeschwindigkeit | 0-12 m/min; Sie sollte vom Bediener gesteuert werden können, kann an der Steuerungsanlage eingestellt werden. |
Motor zur Formierung | 45KW*2Wechselstrommotor |
3Bewegliches Servopunktieren | |
Funktion | Profil in die angegebene Position. |
Schleuderei nach dem Formen | Schlagen Sie das Blatt nach dem Rollenform bis zur erforderlichen Länge |
Schlagbewegung | Die Hauptmaschine wird nicht stoppen, wenn punkten, punkten fliegt von 11KW Servomotor |
Werkstoff der Stanzform | D2 mit Wärmebehandlung 58-60° |
4Hydraulisches Schneidsystem | |
Funktion | Profil in die angegebene Länge schneiden. |
Schneiden nach dem Formen | Schneiden Sie das Blatt nach dem Rollenform bis zur gewünschten Länge |
Schnittbewegung | Die Hauptmaschine wird beim Schneiden stoppen |
Material der Klinge | D2 mit Wärmebehandlung 58-60° |
5 . Stacker | |
Funktion | Nach Erhalt des Endprodukts kann die Höhe durch hydraulische |
Größe | 3m (Länge) * 1,5m (Breite) |

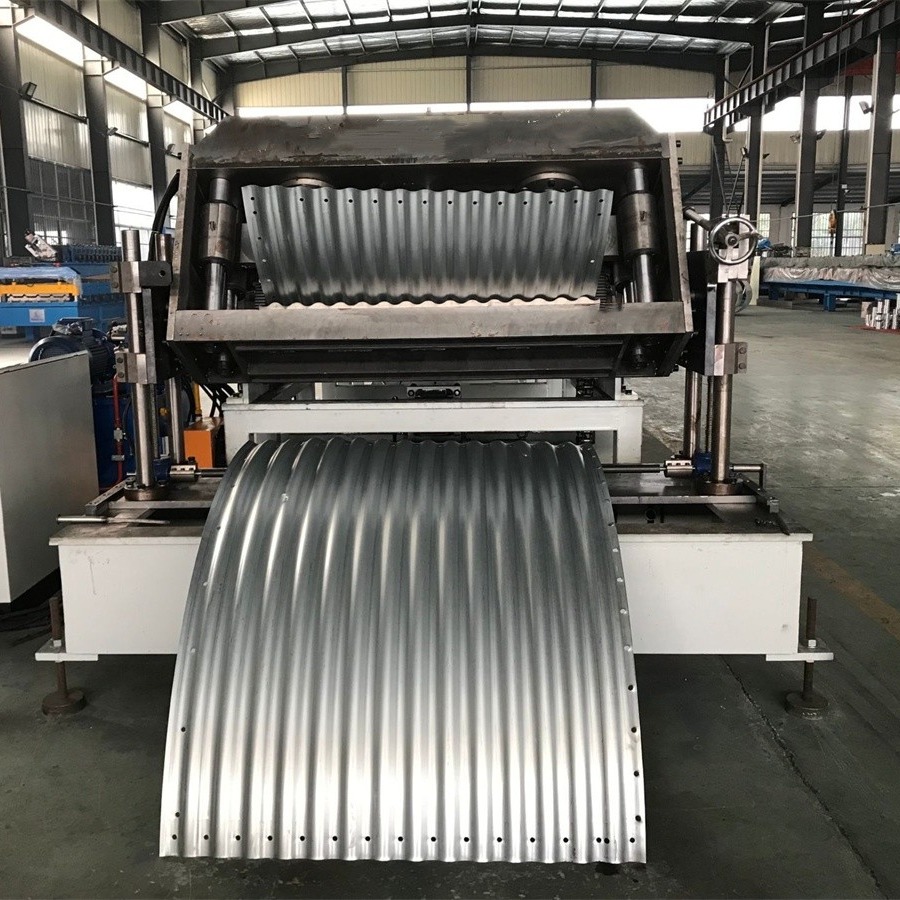

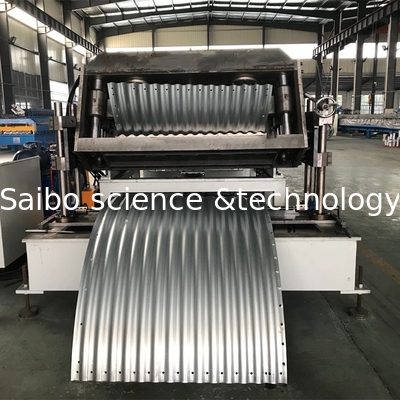

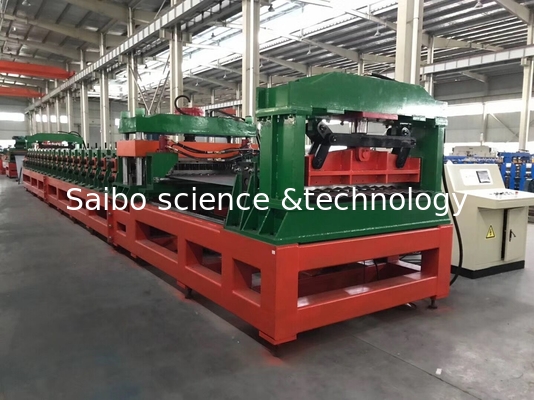

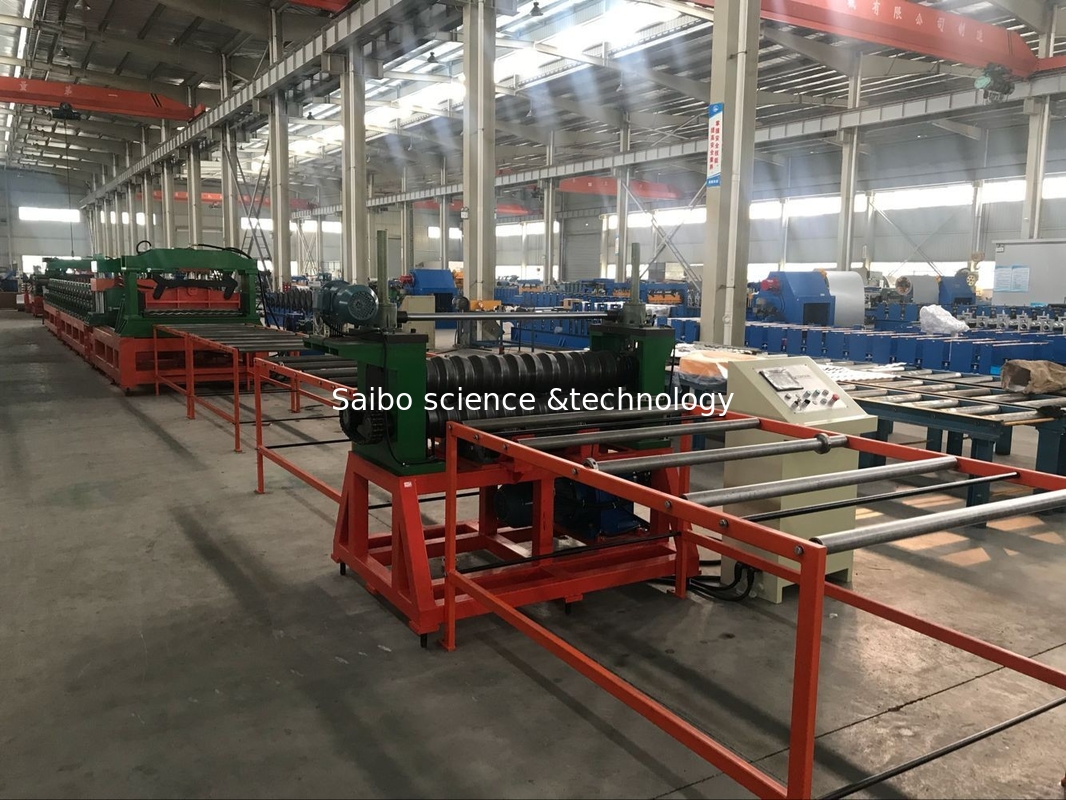

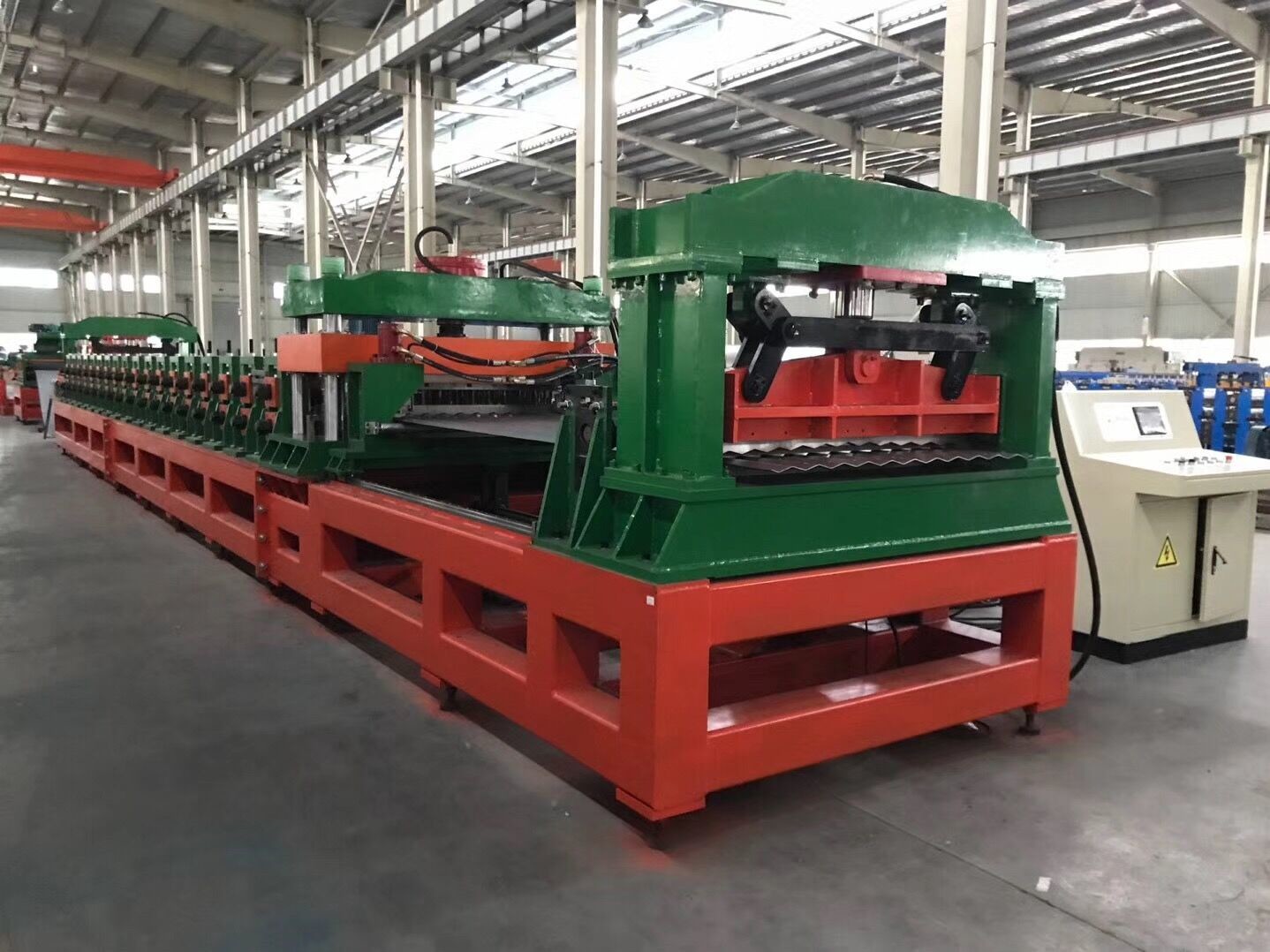

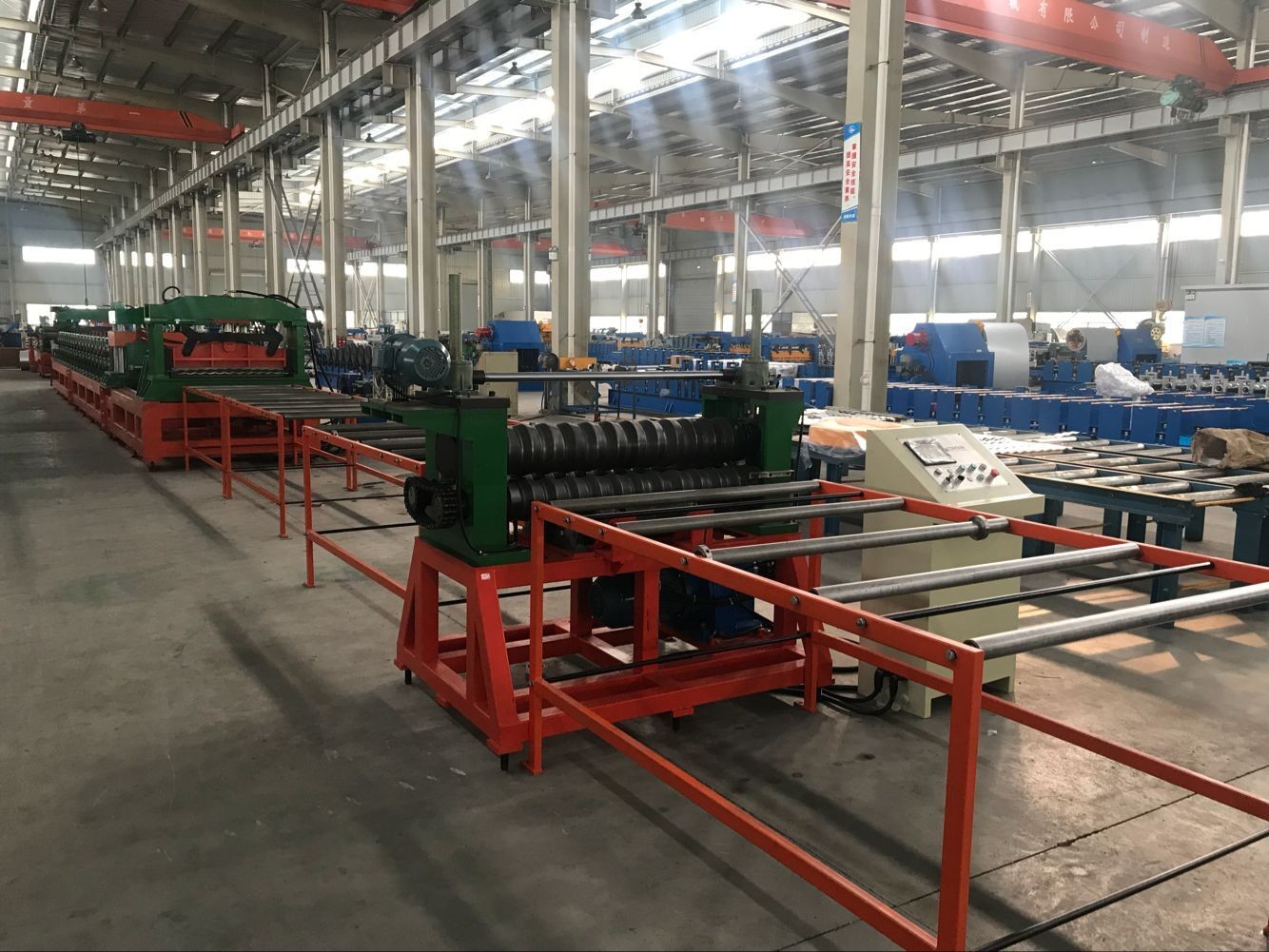

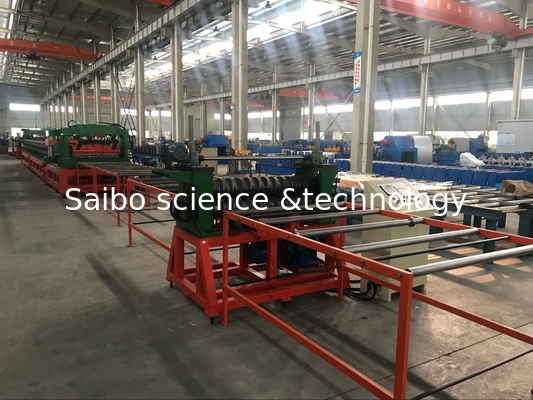

4. Maschinenfotos zur Referenz
5. Garantie
1: Garantie gegen Fehlfunktionen aufgrund von Fertigungsfehlern für ein Jahr nach dem Versanddatum.
2: Reparaturen werden auch während der Garantiezeit unter folgenden Umständen nicht ohne Änderung durchgeführt:
- Schäden aufgrund einer Naturkatastrophe
- Fehlfunktion aufgrund eines Benutzerfehlers
- Fehlfunktion aufgrund von Modifikationen
- Fehlfunktionen durch weitere Bewegung oder Versand nach der Installation
3Flugticket, Transportkosten, HotelDie Kosten für die Versorgung der Maschine und die Kosten für die Mahlzeiten und 100$ pro Tag gehen auf Rechnung des Käufers, wenn der Hersteller einen Techniker zur Wartung der Maschine während der Garantiezeit in die Fabrik des Käufers schicken muß..
6FQA
1) F: Sind Sie Hersteller oder Handelsunternehmen?
A: Wir sind Hersteller und Handelsunternehmen.
2) F: Bieten Sie Installation und Ausbildung im Ausland an?
A: Ausländische Maschineninstallations- und Ausbildungsleistungen sind optional.
3) F: Wie ist Ihr Kundendienst?
A: Wir bieten technische Unterstützung online sowie Dienstleistungen im Ausland durch geschickte Techniker an.
4) F: Wie verhält es sich in Ihrer Fabrik mit der Qualitätskontrolle?
A: Es gibt keine Toleranz in Bezug auf die Qualitätskontrolle. Die Qualitätskontrolle entspricht ISO9001. Jede Maschine muss vor der Verpackung für die Lieferung Tests durchlaufen.
5) Wie kann ich Ihnen vertrauen, dass die Maschinen vor dem Versand getestet wurden?
A: 1) Wir nehmen das Testvideo für Ihre Referenz auf.
2) Wir begrüßen Sie, uns zu besuchen und die Maschine selbst in unserer Fabrik zu testen.
6) F: Haben Sie diese Rollenformmaschine für Dachplatten auf Lager?
A: Nein, die Maschine ist auf Bestellung.
6Installation und Ausbildung:
a. Wenn Käufer unsere Fabrik besuchen und die Maschine überprüfen, werden wir Ihnen beibringen, wie Sie die Maschine installieren und verwenden, und auch Ihre Arbeiter/Techniker von Angesicht zu Angesicht ausbilden.
b. Ohne einen Besuch senden wir Ihnen das Benutzerhandbuch und das Video, um Ihnen die Installation und Bedienung beizubringen.
C. Wenn der Käufer unseren Techniker braucht, um zu Ihrer lokalen Fabrik zu gehen, arrangieren Sie bitte Verpflegung und Unterkunft und andere notwendige Dinge.
